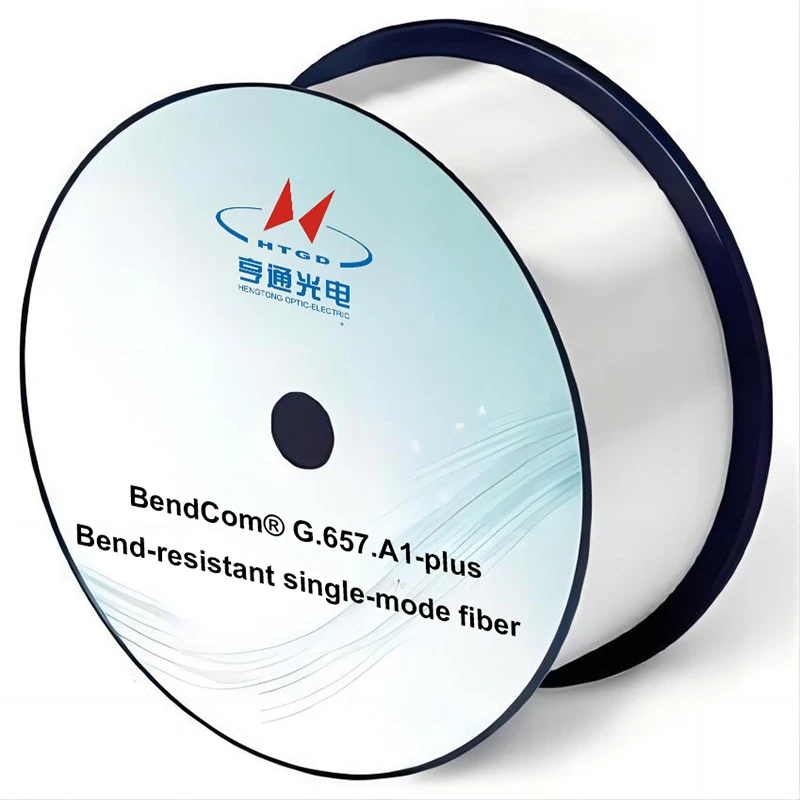

Fibre monomode résistante à la courbure BendCom® G.657.A1-plus
Performances du produit
Performances à faible perte et performances insensibles aux courbures.
Les fibres sont disponibles en deux diamètres disponibles : 245μm (standard)/200μm (en option).
MFD optimisé et propriétés géométriques précises.
Scénarios d'application
Gigabit haut débit domestique et FTTP, etc.
Construction du réseau pré--5G, etc.
Centre de données, interconnexion informatique.
Spécification de produit
|
Caractéristiques |
Conditions |
Unités |
Valeurs spécifiées |
|
Caractéristiques optiques |
|||
|
Atténuation |
1310 nm |
dB/km |
Inférieur ou égal à 0.350 |
|
1383 nm |
dB/km |
Inférieur ou égal à 0.350 |
|
|
1550 nm |
dB/km |
Inférieur ou égal à 0.210 |
|
|
1625 nm |
dB/km |
Inférieur ou égal à 0.230 |
|
|
Modifications de l'atténuation relative de la longueur d'onde |
1310 nm contre 1285-1330 mn |
dB/km |
Inférieur ou égal à 0.04 |
|
1550 nm contre 1525-1575 mn |
dB/km |
Inférieur ou égal à 0.03 |
|
|
Longueur d'onde de dispersion nulle (λ0) |
- |
n.m. |
1300-1324 |
|
Pente de dispersion nulle |
- |
ps/nm2·km |
Inférieur ou égal à 0.092 |
|
PMD |
- |
ps/√km |
Inférieur ou égal à 0.2 |
|
Longueur d'onde de coupure du câble (λ)cc) |
- |
n.m. |
Inférieur ou égal à 1260 |
|
Diamètre du champ modal (MFD) |
1310 nm |
μm |
9.2±0.4 |
|
1550mn |
μm |
10.4±0.5 |
|
|
Discontinuité d'atténuation |
1310 nm |
Db |
Inférieur ou égal à 0.03 |
|
1550mn |
Db |
Inférieur ou égal à 0.05 |
|
|
Caractéristiques géométriques |
|||
|
Diamètre de revêtement |
μm |
125±0.7 |
|
|
Revêtement non-circularité |
% |
Inférieur ou égal à 1.0 |
|
|
Erreur de concentricité noyau-gaine |
μm |
Inférieur ou égal à 0.5 |
|
|
Diamètre du revêtement |
μm |
242±7 |
|
|
200±10 |
|||
|
Erreur de concentricité revêtement-gainage |
μm |
Inférieur ou égal à 12 |
|
|
Courbure (rayon) |
m |
Supérieur ou égal à 4 |
|
|
Caractéristiques environnementales 1550 nm et 1625 nm |
|||
|
Atténuation induite par la dépendance à la température |
-60 degré à +85 degré |
dB/km |
Inférieur ou égal à 0.05 |
|
Atténuation induite par la dépendance à la chaleur et à l'humidité |
85 degrés et 85 % d'humidité relative, pendant 30 jours |
dB/km |
Inférieur ou égal à 0.05 |
|
Atténuation induite par la dépendance à l'eau |
23 degrés, pendant 30 jours |
dB/km |
Inférieur ou égal à 0.05 |
|
Atténuation induite par la chaleur sèche |
85 degrés, pendant 30 jours |
dB/km |
Inférieur ou égal à 0.05 |
|
Propriétés mécaniques |
|||
|
Test de tension |
- |
GPA |
0.69 |
|
- |
KPSI |
100 |
|
|
Force de la bande de revêtement * |
force de pointe |
N |
1.3-8.9 |
|
force moyenne typique |
N |
1.0-5.0 |
|
|
Résistance à la traction |
Probabilité Weber 50% |
GPA |
Supérieur ou égal à 4.00 |
|
Probabilité Weber 15% |
GPA |
Supérieur ou égal à 3,20 |
|
|
Paramètre de fatigue dynamique (nd) |
- |
- |
Supérieur ou égal à 20 |
|
Atténuation induite par macro-courbure |
|||
|
Ø30mm×10 |
1550 nm |
Db |
Inférieur ou égal à 0.25 |
|
1625 nm |
Db |
Inférieur ou égal à 1.0 |
|
|
Ø20mm×1 |
1550 nm |
Db |
Inférieur ou égal à 0.75 |
|
1625 nm |
Db |
Inférieur ou égal à 1,5 |
|
|
*À un diamètre de revêtement de 200±10, la force de pelage du revêtement culmine à 0,6-8,9 N et atteint en moyenne 0,6-5,0 N |
|||
