FAQ sur les câbles optiques
Guide complet de la technologie des câbles à fibre optique
Comprendre la technologie des câbles optiques est fondamental pour les professionnels des télécommunications, les ingénieurs réseau et toute personne impliquée dans le déploiement d'une infrastructure de fibre optique. Ce guide FAQ complet répond aux questions courantes sur les types de câbles optiques, les principes de conception, les processus de fabrication et les applications.
Comprendre les bases du câble optique
Quelle est la différence fondamentale entre la fibre optique et le câble optique ?
La fibre optique est le support de transmission du verre lui-même, composé d'un noyau, d'une gaine et de couches de revêtement protecteur. Cependant, un câble optique est un ensemble de protection complet qui abrite une ou plusieurs fibres optiques ainsi que des éléments de renforcement, des tubes tampons, des matériaux bloquant l'eau-et des gaines extérieures. La structure du câble protège les fibres des risques environnementaux, des contraintes mécaniques, de l'humidité et des températures extrêmes pendant l'installation et le fonctionnement. Une conception appropriée du câble garantit que les fibres de la structure du câble optique restent protégées et maintiennent leurs performances optiques tout au long de leur durée de vie.
Quels sont les principaux composants structurels d’un câble optique ?
Un câble optique typique comprend plusieurs éléments essentiels travaillant ensemble. Le noyau contient des fibres optiques, soit tamponnées individuellement, soit regroupées en tubes ou rubans lâches. Les éléments de renforcement fournissent une résistance à la traction et peuvent inclure des fils d'aramide, des tiges de fibre de verre ou des fils d'acier positionnés au centre ou en hélice. Les éléments bloquant l'eau-empêchent la pénétration de l'humidité à l'aide de gels ou de matériaux superabsorbants. Des tubes tampons ou des revêtements tampons serrés protègent les fibres individuelles. L'élément central ou enveloppe centrale fournit un support structurel, tandis que l'enveloppe extérieure protège le tout des dommages environnementaux. Chaque composant est conçu pour fonctionner harmonieusement dans la conception globale du câble optique.
En quoi les conceptions de câbles à tube lâche et à -garnissage serré diffèrent-elles ?
Les câbles à tubes libres contiennent des fibres dans des tubes surdimensionnés (généralement 2-3 mm de diamètre) remplis d'un composé bloquant l'eau-, permettant aux fibres de se déplacer librement et de rester isolées des contraintes externes. Cette conception excelle dans les environnements extérieurs et les applications longue distance-. Les câbles à tampon serré-appliquent un revêtement protecteur épais (900 μm) directement sur chaque fibre, créant ainsi une unité de fibre individuelle plus robuste, adaptée aux environnements intérieurs, aux trajets plus courts et aux applications à forte intensité de terminaison. Le choix entre ces structures de câbles optiques dépend de l'environnement d'installation, des exigences de distance et des considérations de manipulation lors de l'installation et de la maintenance.
Qu'est-ce qui détermine le nombre de fibres dans les conceptions de câbles optiques ?
La sélection du nombre de fibres dépend des exigences actuelles en matière de bande passante, des besoins d'expansion futurs et des spécificités de l'application. Le nombre courant varie de 2 à 864 fibres ou plus dans les conceptions à haute-densité. Les câbles intérieurs contiennent généralement 2-144 fibres, tandis que les câbles extérieurs peuvent contenir 12-288 fibres dans des configurations standard. Les câbles à haute teneur en fibres dépassant 432 fibres utilisent des structures en ruban pour maximiser la densité. La conception du câble optique doit s'adapter au nombre de fibres spécifié tout en conservant un diamètre, un poids et des caractéristiques d'installation acceptables. Les planificateurs de réseau fournissent généralement 30 à 50 % de fibres supplémentaires au-delà des besoins immédiats pour la croissance future.
Types de câbles optiques d'intérieur

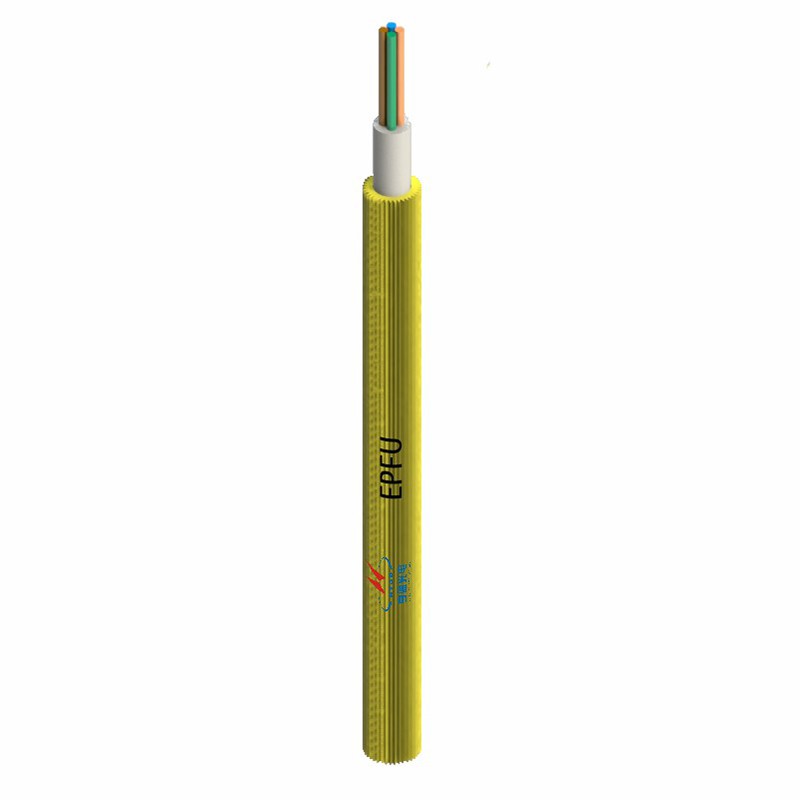

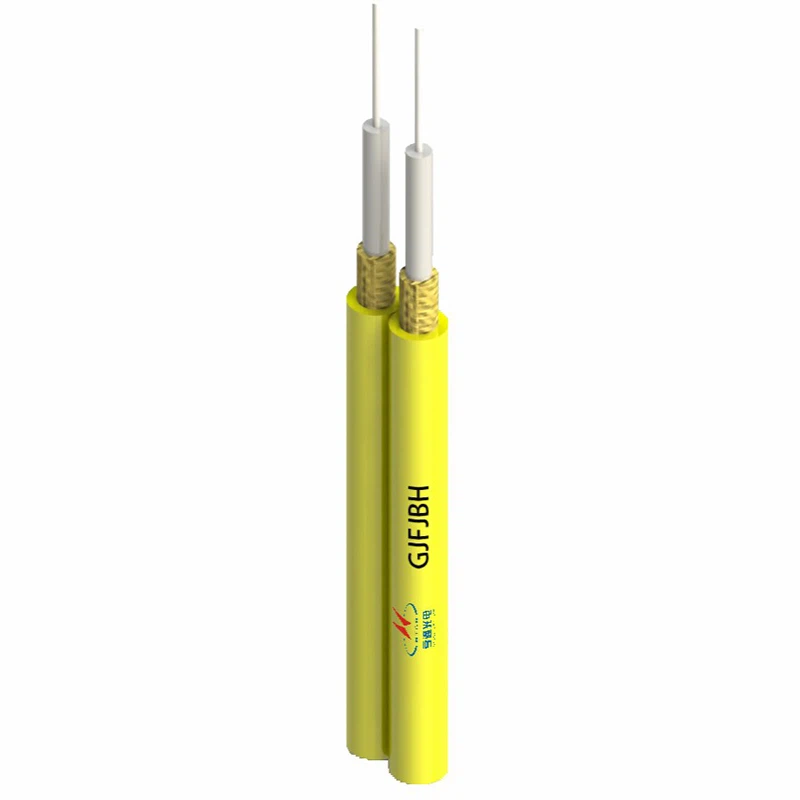

Que sont les câbles de distribution et où sont-ils utilisés ?
Les câbles de distribution comportent des fibres à tampon serré-conçues pour le routage intérieur au sein des bâtiments, des centres de données et des campus. Ces câbles contiennent généralement 4-144 fibres avec des tampons serrés de 900 μm, des éléments de résistance en fil d'aramide et des gaines ignifuges- conçues pour les plénums, les colonnes montantes ou les espaces à usage général. Le tampon de fibre robuste permet une terminaison directe du connecteur sans boîtiers d'épissure. Les câbles de distribution se manipulent bien dans les espaces de routage restreints, supportent des manipulations fréquentes lors de l'installation et répondent aux exigences du code du bâtiment. Ils représentent le type de câble optique le plus performant pour les systèmes de câblage structuré et l'infrastructure réseau sur site.
Qu'est-ce qui rend les câbles épanouis uniques ?
Les câbles breakout contiennent plusieurs fibres à tampon serré-, chacune avec sa sous-gaine-individuelle, toutes regroupées dans une gaine extérieure. Cette construction permet aux fibres individuelles de se séparer et de s'acheminer séparément vers différents emplacements sans nécessiter de point d'épissure. Les conceptions Breakout simplifient les installations dans les salles d'équipement et les centres de données où les fibres individuelles se terminent sur différents panneaux ou appareils. Le compromis-de cette flexibilité est un diamètre global de câble plus grand et un coût plus élevé par rapport aux câbles de distribution. Les assemblages de câbles optiques Breakout fonctionnent particulièrement bien pour les interconnexions plus courtes nécessitant une flexibilité dans le routage des fibres.
Que sont les câbles plénum-et pourquoi sont-ils nécessaires ?
Les câbles classés Plenum-utilisent des matériaux spéciaux à faible-fumée et ignifuges-qui répondent aux normes strictes de sécurité incendie pour une installation dans des-espaces de traitement de l'air. Ces câbles doivent passer des tests rigoureux selon UL 910 ou NFPA 262, démontrant une propagation limitée des flammes et une génération réduite de fumée. Les matériaux de gaine comprennent généralement des polymères fluorés (FEP, PVDF) ou des composés à faible dégagement de fumée spécialement formulés. Les codes du bâtiment imposent des évaluations de plénum pour les câbles installés dans les espaces utilisés pour la circulation de l'air ambiant. Bien que plus cher que les alternatives à colonnes montantes-, le câble optique pour plénum offre une protection de sécurité essentielle dans les bâtiments occupés en minimisant les risques de fumée toxique lors d'incendies.
Variétés de câbles optiques extérieurs
Quelles sont les caractéristiques des câbles optiques enfouis directement ?
Les câbles à enfouissement direct présentent une construction robuste conçue pour une installation souterraine sans protection de conduit. Ces câbles intègrent plusieurs couches de protection, notamment des tubes lâches remplis de gel, des armures en acier ondulé ou en aluminium, des gaines en polyéthylène robustes et souvent des composés d'inondation dans toute la structure. L'armure protège contre les dommages causés par les rongeurs, les mouvements du sol et les accidents de creusement. Des barrières améliorées contre l’humidité empêchent l’infiltration d’eau pendant des décennies d’exposition souterraine. Les conceptions de câbles optiques à enfouissement direct doivent résister à la pression du sol, aux cycles de gel-dégel et aux impacts mécaniques potentiels tout en préservant l'intégrité de la fibre. Ces câbles représentent la construction de câbles optiques extérieurs la plus robuste.
En quoi les câbles optiques aériens diffèrent-ils des autres types extérieurs ?

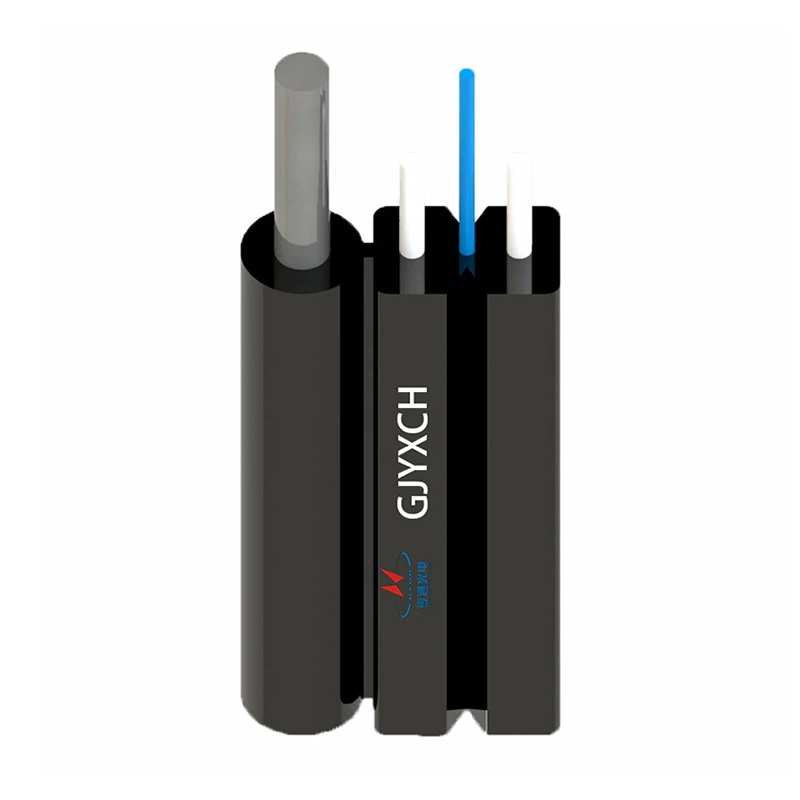

Les câbles aériens conçus pour une installation sur poteau-présentent une construction légère équilibrée avec une résistance adéquate pour les exigences de portée. Les conceptions autoportantes intègrent des éléments diélectriques à haute résistance (aramide ou fibre de verre), tandis que les câbles aériens attachés utilisent une construction plus légère puisque les fils messagers fournissent un support. Les conceptions de la figure -8 combinent le câble optique avec un fil messager intégré. Les vestes résistantes aux UV- protègent contre la dégradation du soleil. Le câble optique aérien doit résister aux charges de vent, à l'accumulation de glace, aux températures extrêmes de -40 degrés à +70 degrés et aux surtensions potentielles induites par la foudre. Les considérations de conception incluent les calculs de tension d'affaissement, la longueur de portée maximale et la compatibilité du matériel de fixation.
Qu'est-ce qui rend les câbles de conduit optimisés pour l'installation de conduits ?
Les câbles pour conduits comportent des gaines extérieures lisses et dures avec de faibles coefficients de friction pour faciliter le passage à travers les systèmes de conduits. La construction ronde et relativement compacte réduit la tension de traction et permet des distances de traction plus longues. Ces câbles utilisent des modèles remplis de gel-ou secs avec une protection appropriée contre l'eau-. Les gaines en polyéthylène de densité moyenne-offrent une excellente durabilité et résistance à l'abrasion lors de l'installation. Les conceptions de câbles optiques pour conduits équilibrent le diamètre du câble (minimisant le remplissage du conduit) avec des niveaux de protection adéquats. Une installation correcte comprend une pré-lubrification, une surveillance de la tension pendant les tractions et le respect des spécifications de tension de traction maximale pour éviter d'endommager les fibres.
Que sont les câbles optiques armés et quand sont-ils nécessaires ?
Les câbles armés intègrent des couches de protection métalliques-généralement du ruban d'acier ondulé, une armure en aluminium imbriquée ou une armure en fil d'acier-autour de l'âme du câble. Cette construction offre une protection mécanique supérieure contre les forces d’écrasement, les dommages causés par les impacts et les attaques de rongeurs. Les types de câbles optiques blindés servent à des applications telles que l'enfouissement direct dans des conditions de sol difficiles, les installations industrielles équipées de machines lourdes, les zones à forte population de rongeurs et les endroits sujets au vandalisme. Le blindage ajoute du poids, réduit la flexibilité et augmente les coûts, mais offre une protection mécanique inégalée. L'installation nécessite des considérations particulières de mise à la terre pour les composants métalliques dans les applications de télécommunications.
Comparaison des câbles optiques extérieurs
| Type de câble | Utilisation principale | Principales fonctionnalités de protection | Considérations relatives à l'installation |
|---|---|---|---|
| Enterrement direct | Souterrain sans conduit | Armure en acier/aluminium, vestes-robustes | Nécessite un équipement de tranchée |
| Aérien | Installations sur poteau- | Vestes-résistantes aux UV, éléments de renforcement | Nécessite un accès aux poteaux et des calculs d'affaissement |
| Canal | Systèmes de conduits | Vestes lisses,-blocage de l'eau | Nécessite un équipement de traction et une lubrification |
| Blindé | Environnements à haut-risque | Couches de blindage métallique | Nécessite une mise à la terre, une manipulation spéciale |
Applications spécialisées de câbles optiques

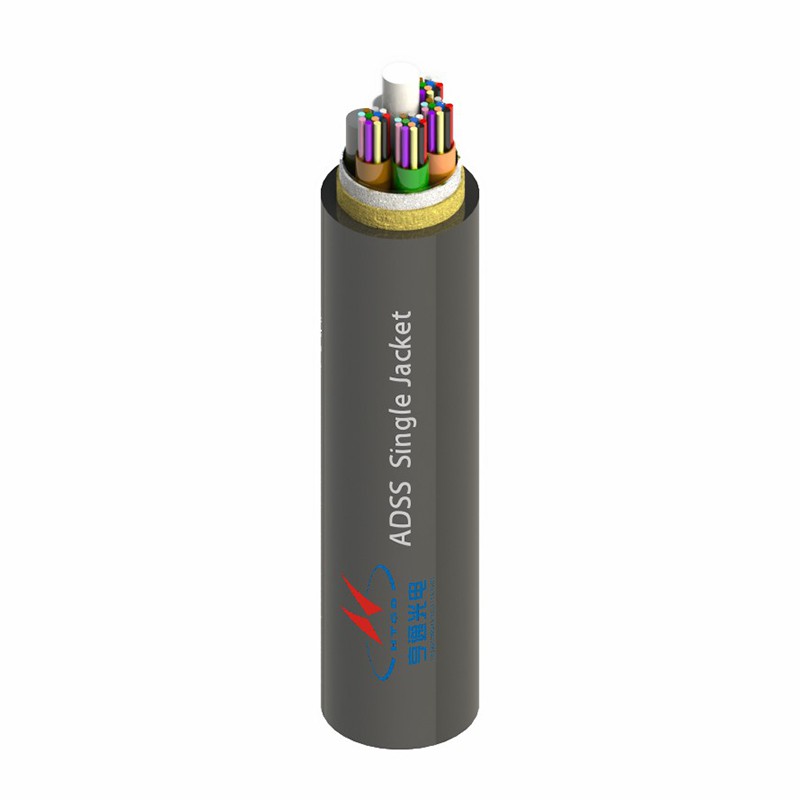

Qu'est-ce qui définit la conception des câbles optiques ADSS ?
Tous les-câbles diélectriques autoportants-ne contiennent aucun composant métallique, utilisant des fils d'aramide à haute résistance-pour atteindre des valeurs de traction de 10 kN à 30 kN pour les portées aériennes sans support messager. La construction entièrement diélectrique élimine les exigences de mise à la terre électrique et permet l'installation sur des structures de transmission à haute tension-. La conception des câbles optiques ADSS implique une ingénierie complexe prenant en compte la longueur de la portée, les dégagements des conducteurs, la charge de vent/glace, les vibrations éoliennes et les contraintes électriques dans les environnements à haute tension-. Les vestes spécialisées résistent au suivi électrique. Ces câbles sont destinés aux services publics et à d'autres applications nécessitant de longues portées aériennes à proximité de conducteurs sous tension où les câbles métalliques conventionnels créent des risques pour la sécurité.
Comment le câble optique OPGW remplit-il une double fonction ?
Les câbles de fil de terre optique fonctionnent simultanément comme fils de terre aériens pour la protection contre la foudre et les voies de communication. La construction comprend un tube central en acier inoxydable protégeant les fibres optiques, entouré de torons en acier recouvert d'aluminium ou en alliage d'aluminium offrant résistance mécanique et conductivité électrique. Le câble optique OPGW doit répondre à la fois aux spécifications de performances des télécommunications et aux exigences électriques/mécaniques relatives au fil de terre. Les applications se concentrent sur les réseaux de services publics d'électricité où des tours de transmission existent déjà, éliminant ainsi les infrastructures de communication distinctes. La conception équilibre la protection des fibres, l'efficacité de la mise à la terre électrique, la résistance mécanique et la résistance aux surtensions de foudre.
Quelles sont les exigences uniques des câbles optiques sous-marins ?
Les câbles sous-marins sont confrontés à des défis environnementaux extraordinaires nécessitant des conceptions spécialisées. Les câbles pour eaux profondes-utilisent une construction légère avec des éléments de renforcement en fil d'acier, des conducteurs d'alimentation en cuivre pour l'alimentation du répéteur et plusieurs couches de polymère offrant une résistance à la pression et un blocage de l'eau. Les sections d'approche du rivage nécessitent une construction lourde à double blindage-protégeant contre les ancres, les engins de pêche et les conditions de la zone de surf. Les conceptions de câbles optiques sous-marins répondent à une pression hydrostatique supérieure à 800 bars, à l'abrasion due aux mouvements du fond marin, à la protection contre les foreurs marins et à la production d'hydrogène sur des durées de vie de plusieurs -décennies. La fabrication comprend des tests de pression, des tests mécaniques approfondis et une vérification de l'étanchéité hermétique avant le déploiement.
Que sont les câbles optiques tactiques ?
Les câbles tactiques sont destinés aux applications militaires, d'intervention d'urgence et de réseau temporaire nécessitant un déploiement et une récupération rapides. Ces conceptions de câbles optiques spécialisées mettent l'accent sur une flexibilité extrême, un rapport résistance-/-poids élevé et une résistance aux manipulations répétées. La construction comprend généralement des fibres renforcées à tampon serré -, un renfort en aramide à haute résistance - et des composés de gaine ultra - flexibles maintenant les performances à - 50 degrés. Les câbles tactiques s'enroulent sur des bobines pour un déploiement rapide, résistent à la circulation des véhicules et survivent aux conditions difficiles sur le terrain. Les variantes spécialisées incluent des câbles avec cordons de traction intégrés, des conceptions optimisées pour la récupération-et des performances environnementales conformes aux spécifications militaires pour des scénarios opérationnels exigeants.
Processus de fabrication de câbles optiques
Comment les structures de tubes libres sont-elles fabriquées dans la production de câbles optiques ?
Les processus d'extrusion de tubes libres appliquent du polypropylène modifié ou d'autres matériaux polymères autour des groupes de fibres à l'aide d'un équipement d'extrusion spécialisé. Les fibres traversent la filière du tube avec une tension contrôlée et une longueur excessive (généralement 0,3-0,6 %) pour garantir un jeu dans le tube fini. Le diamètre du tube est contrôlé avec précision pour s'adapter au nombre de fibres spécifié tout en maintenant les exigences minimales en matière de rayon de courbure. Après l'extrusion et le refroidissement, les tubes passent par des stations de remplissage appliquant un gel bloquant l'eau. Le contrôle de la qualité comprend la mesure du diamètre du tube, la vérification du positionnement des fibres et la validation de la longueur excessive. Plusieurs tubes peuvent être toronnés autour d'un élément central lors d'opérations ultérieures d'assemblage de câbles optiques.
Que se passe-t-il pendant le processus de toronnage du câble ?
Le toronnage de câbles combine plusieurs tubes tampons, éléments de renforcement et tiges de remplissage autour d'un élément central à l'aide d'un équipement de toronnage planétaire. Le processus applique une tension contrôlée à chaque élément tout en faisant tourner la tête de toronnage pour créer des modèles de pose hélicoïdale. Les paramètres de toronnage, notamment la longueur de pas, la direction et la tension, affectent la flexibilité du câble, la répartition de la résistance et la stabilité dimensionnelle. Certaines conceptions intègrent des couches hélicoïdales à contre--pour un meilleur équilibre. Le noyau toronné peut recevoir du ruban adhésif, des matériaux bloquant l'eau ou des applications de liant avant la gaine. Un contrôle précis tout au long du toronnage garantit que le câble optique fini répond aux spécifications en matière de diamètre, de flexibilité et de performances mécaniques.
Comment les gaines des câbles optiques sont-elles appliquées et testées ?
L'extrusion de la gaine applique la couche protectrice finale à l'aide de matrices à tête transversale qui centrent l'âme du câble dans le flux de polymère extrudé. Les composés de polyéthylène sont les plus courants, avec des formulations sélectionnées pour des exigences environnementales spécifiques. Le processus d'extrusion contrôle l'épaisseur de la gaine, la concentricité et la qualité de la surface tout en maintenant la coordination de la vitesse de la ligne avec les processus en amont. Après l’extrusion, les gaines refroidissent dans des bacs à eau avant l’inspection dimensionnelle finale. Les tests de qualité comprennent la mesure de l'épaisseur sous plusieurs angles, la vérification de l'excentricité, les tests d'étincelles pour l'intégrité de la gaine et l'évaluation de la qualité de la surface. Le codage imprimé s'applique pendant ou après la gaine pour fournir une identification permanente du câble optique.
Préparation et test des fibres
Extrusion de tube tampon ou tamponnage serré
Toronnage et assemblage de noyaux de câbles
Extrusion et durcissement de la gaine
Tests finaux et certification
Considérations relatives à l'installation et aux performances
Quelles sont les tensions de traction maximales pour les différents types de câbles optiques ?
La tension de traction maximale varie considérablement en fonction de la construction du câble optique et de la conception des éléments de renforcement. Les câbles de distribution intérieurs autorisent généralement 100-200 N par fibre, tandis que les câbles extérieurs dotés d'éléments de résistance robustes peuvent supporter 2 000-6 000 N. Les câbles armés autorisent souvent des tensions plus élevées de 3 000 à 8 000 N. Les pratiques d'installation critiques maintiennent la tension de traction en dessous de 80 % du maximum nominal pour préserver les marges de sécurité. Un équipement de surveillance de la tension doit être utilisé pour les tirages longs ou complexes. Une force de traction excessive peut provoquer une déformation des fibres, un allongement des éléments de renforcement ou des dommages à la gaine. Des procédures d'installation appropriées, y compris la prélubrification, les points de traction intermédiaires et les dispositions en huit, aident à contrôler les niveaux de tension.
Comment la température affecte-t-elle les performances du câble optique ?
Les variations de température créent de multiples effets dans les systèmes de câbles optiques. La dilatation et la contraction thermiques des composants du câble génèrent des forces qui peuvent tendre les fibres si la longueur excessive des fibres est inadéquate. Les basses températures réduisent la flexibilité de la gaine et peuvent provoquer un épaississement du gel dans les conceptions remplies de gel-. Les températures élevées accélèrent le vieillissement des matériaux polymères et peuvent affecter l'atténuation des fibres. Une conception de câble appropriée intègre une longueur de fibre excédentaire suffisante (généralement de 0,3 à 0,6 %) pour s'adapter à la contraction thermique sans contrainte de fibre. Les pratiques d'installation doivent tenir compte de la température lors de l'installation par rapport à la plage de températures de fonctionnement. La spécification des câbles optiques définit des limites de température de fonctionnement, généralement de -40 degrés à +70 degrés pour les câbles extérieurs.
Quels facteurs déterminent les spécifications du rayon de courbure des câbles optiques ?
Les limites minimales du rayon de courbure empêchent les dommages aux fibres dus à une flexion excessive. Lors de l'installation (sous tension), les câbles nécessitent généralement des rayons de courbure de 15-20 fois le diamètre du câble. Après l'installation (sans tension), cela se réduit à 10 -15 fois le diamètre pour la plupart des conceptions. Des spécifications de rayon de courbure plus strictes nécessitent des conceptions de fibres spéciales (fibres insensibles à la courbure G.657) ou des constructions de câbles avec une protection améliorée. Une flexion au-delà des spécifications entraîne une atténuation accrue, une rupture potentielle des fibres et une dégradation de la fiabilité à long terme. La conception de l'installation doit s'adapter aux rayons de courbure spécifiés à toutes les transitions de routage, aux boîtiers d'épissure et aux points de terminaison. Une manipulation appropriée du câble optique lors de l'installation préserve l'intégrité de la fibre et garantit des performances à long terme.
Comment les câbles optiques sont-ils testés pour l’assurance qualité ?
Des tests complets valident les performances du câble optique avant le déploiement. Les tests optiques comprennent la mesure de l'atténuation aux longueurs d'onde opérationnelles, la vérification de la perte de réflexion optique et la caractérisation PMD pour les applications-longues distances. Les tests mécaniques évaluent la résistance à la traction, la résistance à l'écrasement, la résistance aux chocs et les performances en flexion. Les tests environnementaux soumettent les échantillons à des cycles de température, à une résistance à l'humidité et à une simulation du vieillissement. Pendant la fabrication, les tests en ligne surveillent les paramètres dimensionnels, tandis que le câble fini est soumis à des tests d'épreuve en appliquant une tension contrôlée pour vérifier l'intégrité des éléments de résistance. Les tests OTDR sur les câbles terminés identifient toute rupture de fibre ou perte d'épissure excessive, garantissant ainsi que chaque bobine de câble optique répond aux spécifications.
