Technologie de fibre optique dans les centres de données modernes
Un guide complet des infrastructures et des solutions
L'épine dorsale numérique de l'informatique moderne
Dans le monde hyperconnecté d'aujourd'hui, les centres de données servent de réseaux neuronaux de la civilisation numérique, de traitement et de transmission de grandes quantités d'informations chaque seconde. Au cœur de ces merveilles technologiques se trouve un réseau complexe de câbles à fibre optique, permettant silencieusement la transmission de données rapide - qui alimente tout, du cloud computing aux applications d'intelligence artificielle.
La conception du centre de données à fibre optique moderne relie fortement sur les architectures de câblage de densité élevées -, telles que les connecteurs MPO / MTP et l'optique parallèle, pour prendre en charge les vitesses de transmission de 100g, 400g et au-delà. Avec Ultra - une faible latence, une faible atténuation et une bande passante évolutive, l'infrastructure de fibres assure une interconnexion transparente entre les serveurs, les systèmes de stockage et les tissus de commutation de base.
De plus, les réseaux de centres de données à fibre optique utilisent des topologies avancées comme les architectures de feuille de feuille - et utilisent le multiplexage de la division de la longueur d'onde (WDM) pour maximiser la capacité dans l'espace physique limité. Ces technologies forment ensemble l'épine dorsale qui soutient l'économie numérique mondiale d'aujourd'hui.
L'évolution de l'infrastructure du centre de données de fibre optique a fondamentalement transformé la façon dont nous stockons, traitons et distribuez des informations à l'échelle mondiale. Le voyage des réseaux basés sur le cuivre traditionnel - aux systèmes avancés à fibre optique représente un saut quantique dans les capacités de transmission de données.
Les centres de données modernes dépendent désormais presque exclusivement de la technologie de la fibre optique pour répondre aux demandes de bande passante, de vitesse et de fiabilité en croissance exponentielle. Ce changement technologique a nécessité le développement de systèmes de gestion de câbles de fibre optique de centre de données sophistiqués et de solutions complètes qui répondent aux défis uniques des environnements informatiques élevés de densité -.
Comprendre les principes fondamentaux de la technologie de la fibre optique
La science derrière la transmission de la lumière
Les câbles à fibre optique fonctionnent sur le principe de la réflexion interne totale, où les signaux légers se propagent à travers un noyau en verre ou en plastique entouré d'un matériau de revêtement avec un indice de réfraction inférieur. Cette physique fondamentale permet aux données de voyager à environ 200 000 kilomètres par seconde grâce au noyau des fibres, permettant des vitesses de transmission sans précédent et une dégradation minimale du signal sur de longues distances.
Les caractéristiques du champ et du mode dans les guides d'ondes en fibre déterminent les paramètres de performance du câble. Les fibres de mode - simples, généralement avec des diamètres centraux de 8 - 10 micromètres, prennent en charge un seul mode de propagation et sont idéaux pour la distance longue -, les applications à haute bande dans les solutions de fibres de fibre de fibre de centre de données.
Les fibres de mode multi -, avec des diamètres de noyau plus grands de 50 ou 62,5 micromètres, prennent en charge plusieurs chemins de lumière et sont couramment utilisés pour des distances plus courtes dans les environnements de centre de données.
Fibre de mode unique -
Diamètre du noyau de 8 à 10 μm
Un mode de propagation
- transmission de distance
Multi - Mode fibre
50-62,5 μm de noyau diamètre 50-62,5 μm
Plusieurs chemins lumineux
Court - Applications de distance
Paramètres de performance critiques
Les systèmes de câbles de centre de données à fibre optique moderne utilisent des techniques de gestion de dispersion avancées pour assurer des performances fiables sur les distances de transmission étendues. Les solutions incluent l'utilisation des fibres de compensation de dispersion - (DCF), qui introduisent la dispersion négative pour contrebalancer la dispersion positive et les modules de compensation électronique de dispersion (EDC) intégrés dans les émetteurs-récepteurs. De plus, une détection cohérente associée à de puissants algorithmes de traitement du signal numérique (DSP) permet une correction de la dispersion de temps réelle - sans nécessiter de compensation physique de la fibre.
Ces approches combinées permettent aux infrastructures de centres de données à fibre optique d'atteindre les taux d'erreur ultra - - et la latence stable, garantissant une prise en charge transparente pour la latence - des applications sensibles telles que les plateformes de négociation financière, Ai - et les plates-formes de négociation financière.
Dispersion en mode polarisation (PMD)présente un autre défi important dans les réseaux optiques élevés -. Ce phénomène provient d'imperfections microscopiques et de contraintes résiduelles dans la fibre, qui provoquent des modes de lumière polarisés orthogonalement pour se propager à des vitesses légèrement différentes. Sur de longues distances ou à des débits de données très élevés tels que 100g, 400g et 800g, ce retard de groupe différentiel peut s'accumuler, entraînant une distorsion d'impulsion et des performances de système dégradées.
Pour y remédier, les processus de fabrication de centres de données à fibre optique avancés intègrent un contrôle précis de la géométrie, de la distribution de l'indice de réfraction et de la contrainte résiduelle pendant le dessin des fibres. Des techniques telles que le rotation des fibres contrôlées font efficacement une moyenne de biréfringence, minimisant ainsi les valeurs PMD. De plus, les systèmes de détection cohérents modernes combinés au traitement du signal numérique (DSP) atténuent davantage le PMD résiduel en temps réel.
Ces mesures garantissent que les réseaux de centres de données à fibre optique maintiennent des taux d'erreur ultra - et de la latence stable, de la mission de support - les charges de travail critiques, y compris la formation du modèle AI, les services cloud et les plateformes de trading financier où la stabilité de transmission n'est pas -.
-
200,000+KM / SEC SPEXE DE TRANSMISSION
-
100+ gbpsVitesses standard actuelles
-
800+GBPTaux de transmission émergents
Architecture du centre de données et intégration en fibre optique
Conception de réseau hiérarchique
Couche de base
La couche centrale fournit une connectivité de vitesse élevée - entre différentes sections de centre de données et les réseaux externes, en utilisant des liaisons de fibres modes élevées - - capables de prendre en charge 100 Gbps, 400 Gbps, ou même émerger des taux de transmission de 800 gbps.
Dans les architectures de centre de données à fibre optique moderne, la couche centrale est conçue avec une latence basse -, non - de blocage des tissus pour garantir la flux de trafic sud sans couture - West et North - South Flow. Ces liaisons exploitent souvent le multiplexage de division de longueur d'onde dense (DWDM) pour maximiser la capacité des fibres, permettant à plusieurs canaux 100g ou 400g de coexister sur une seule paire de fibres.
Pour garantir des performances à des vitesses aussi élevées, les fibres avancées avec une perte basse ultra - (<0.20 dB/km) and minimal polarization mode dispersion (PMD) are deployed, along with coherent optics and digital signal processing (DSP) for signal integrity.
Ensemble, ces technologies garantissent que la couche de base du centre de données à fibre optique offre l'évolutivité, la fiabilité et le débit requis pour le cloud computing hyperscale, les charges de travail AI et la mission - des applications d'entreprise critiques.
Couche d'agrégation
La couche d'agrégation sert de point de connexion intermédiaire, consolidant le trafic à partir des commutateurs d'accès multiples et l'acheminer efficacement vers le réseau central. Dans un centre de données à fibre optique moderne, cette couche utilise généralement une combinaison de mode - unique et de fibres de mode multi -, choisies en fonction des exigences de distance et de bande passante.
Les fibres de mode Multi - avec les connecteurs MPO / MTP sont largement utilisées pour les connexions courtes - (jusqu'à quelques centaines de mètres), prenant en charge l'optique parallèle et le coût - déploiement efficace à 40 g / 100 g de vitesses. Pour des distances plus longues ou des débits de données plus élevés tels que 400g et 800g, les fibres de mode - simples offrent des performances supérieures avec une atténuation plus faible et une portée étendue.
Pour optimiser l'évolutivité et gérer le trafic East - West, la couche d'agrégation intègre souvent des plates-formes de commutation avancées avec la prise en charge des technologies de virtualisation VXLAN, EVPN et réseau. En équilibrant la rentabilité avec des performances élevées, la couche d'agrégation dans les architectures de centre de données à fibre optique assure une consolidation de trafic transparente, une latence réduite et une base flexible pour les charges de travail Cloud, IA et Enterprise.
Couche d'accès
À la couche d'accès, l'infrastructure du centre de données à fibre optique se connecte directement aux serveurs, aux systèmes de stockage et à d'autres ressources informatiques, servant de premier point d'entrée pour le trafic réseau. Cette couche exige une densité de port élevée pour accueillir des milliers de connexions de serveur dans un espace de rack limité.
Les solutions de fibres de densité élevées -, telles que les connecteurs MPO / MTP et les systèmes de câblage structurés, maximisent l'utilisation du port tout en maintenant un routage de câbles efficace et organisé.
De plus, la couche d'accès repose souvent sur les fibres multimode (OM3 / OM4 / OM5) pour la connectivité courte -, prenant en charge les liens 10g, 40g et 100g Ethernet avec une faible latence. Pour les charges de travail nécessitant des distances de débit ou plus longues à l'intérieur de grandes installations d'échelle -, les fibres de mode - simples sont de plus en plus adoptées pour activer la transmission 400g et 800g.
Gestion des câbles appropriée, Contrôle du rayon Bend -, et l'utilisation des modules de fibres pré - terminés améliorent davantage la fiabilité et l'évolutivité. Ensemble, ces pratiques garantissent que la couche d'accès au centre de données à fibre optique offre des connexions stables, faibles - à des ressources critiques de calcul et de stockage, formant les bases des services cloud, du traitement de l'IA et des applications d'entreprise.
Systèmes de câblage structurés
La mise en œuvre de systèmes de câblage structurés est devenu essentiel pour gérer la complexité des environnements de centre de données à fibre optique moderne. Ces approches standardisées des services de fibre optique et de centre de données garantissent des performances cohérentes, un dépannage simplifié et une évolutivité améliorée.
La norme TIA-942 fournit des directives complètes pour l'infrastructure de câblage du centre de données à fibre optique, y compris les spécifications pour les systèmes de voie, les types de câbles et le matériel de connectivité.
Les principales zones de distribution (MDA) servent de points de connexion centraux pour le câblage du squelette, tandis que les zones de distribution horizontales (HDA) fournissent une connectivité localisée dans des zones spécifiques. Cette approche hiérarchique permet une gestion efficace des câbles et minimise la durée des courses individuelles, réduisant à la fois les coûts des matériaux et l'atténuation du signal dans les opérations du centre de données à fibre optique.
Avantages clés du câblage structuré
Dépannage et maintenance simplifiés
Évolutivité améliorée pour l'expansion future
Performances cohérentes dans toute l'infrastructure
Zone de distribution principale (MDA)
Zone de distribution horizontale (HDA)
Zone de distribution de zone (ZDA)
Zone de distribution de l'équipement (EDA)
Technologies de câble avancé à fibre optique
La progression des normes de fibres G.652 à G.657 reflète la progression continue de la technologie des fibres optiques. Les fibres G.652, le cheval de bataille des télécommunications longues -, fournissent d'excellentes caractéristiques de performance pour les applications de mode - simples.
Le développement ultérieur de la dispersion G.653 - a décalé les fibres et G.655 non - zéro dispersion - Les fibres décalées ont répondu aux exigences de multiplexage de division d'onde spécifique.
L'introduction de G.657 Bend - Les fibres insensibles ont particulièrement révolutionné les pratiques de gestion des câbles du centre de données à fibre optique. Ces fibres maintiennent de faibles pertes de flexion même aux rayons de pliage serrés, permettant un routage de câbles plus flexible dans l'espace - Environnements de centres de données à fibre optique contraints.
Évolution des normes de fibre optique
01
Fibre de mode unique - standard
Dans les conceptions de centres de données à fibre optique moderne, la fibre de mode standard- standard prend en charge les taux de transmission de vitesse élevés - de 100 g, 400g et même émergents 800g Ethernet, souvent combinés avec un multiplexage de division de longueur d'onde dense (DWDM) pour maximiser la capacité des fibres.
Son évolutivité, sa fiabilité et sa large compatibilité avec l'optique cohérente garantissent qu'il reste le choix d'infrastructure de base pour les opérateurs de cloud hyperscale, les transporteurs de télécommunications et les centres de données d'entreprise dans le monde.
02
Dispersion - fibre décalée
Dans le centre de données à fibre optique moderne et le transporteur - réseaux de qualité, DSF présente des limitations pour les systèmes de multiplexage de division de longueur d'onde (DWDM). Le chevauchement du point de dispersion zéro - avec la bande 1550 nm augmente les effets non linéaires tels que quatre -} le mélange d'ondes, qui peut dégrader la qualité du signal dans la transmission des canaux multi -.
En conséquence, le DSF a été largement remplacé par la dispersion zéro non- - fibre décalée (NZ - DSF), qui maintient la dispersion contrôlée dans la fenêtre 1550 NM pour équilibrer les performances et minimiser les insuffisances non linéaires.
03
Non - zéro dispersion - fibre décalée
Dans le centre de données de données à fibre optique moderne et les réseaux d'épine dorsale de télécommunications, le DSF NZ - joue un rôle essentiel dans la prise en charge des systèmes dense WDM (DWDM) et WDM (CWDM), permettant de multiples canaux de capacité élevés - pour coexister sur une seule fibre sans crosstal ou distorsion significatif.
Avec une faible atténuation (≈0,20 dB / km) et une dispersion en mode de polarisation soigneusement gérée (PMD), NZ -} DSF assure des performances fiables à 100g, 400g et même des taux de transmission 800 g.
04
Bend - fibre insensible
Bend - La fibre insensible est conçue pour minimiser les pertes de flexion, ce qui le rend idéal pour les environnements de câblage de densité élevés - et les espaces d'installation serrés couramment trouvés dans les infrastructures de centres de données à fibre optique modernes.
En incorporant des profils d'indice de réfraction assistés de tranché-, BIF limite efficacement la lumière dans le noyau de la fibre, réduisant la fuite de signal lorsque le câble est plié autour des coins ou acheminé à travers des plateaux compacts.
Excellence de la fabrication et contrôle de la qualité
Processus de fabrication avancés
La production de fibres optiques de qualité élevées - implique des processus de fabrication de câbles à fibre optique sophistiqués tels que le dépôt axial de vapeur (VAD) et le dépôt extérieur de vapeur (OVD) pour la création de préformes de fibres.
Dans la méthode VAD, les particules de silice sont déposées axialement sur une tige de graine rotative pour former de grandes préformes adaptées à la production de masse, tandis que l'OVD repose sur un dépôt de couche radial autour d'une tige cible en céramique pour obtenir un contrôle précis de l'indice de réfraction.
Ces techniques de fabrication de préformations sont des étapes critiques de la fabrication de câbles à fibre optique, influençant directement les performances des fibres optiques utilisées dans les infrastructures de centre de données à fibre optique moderne.
Technologie de dessin de précision
Les technologies de tour de dessin avancées produisent des fibres avec une uniformité exceptionnelle et des défauts minimaux, garantissant des caractéristiques de performance cohérentes entre les cycles de production.
Pour les applications du centre de données à fibre optique, ce niveau de précision élevé garantit une transmission de vitesse élevée fiable - à 100g, 400g et 800G, prenant en charge la latence - charges de travail sensibles telles que l'IA, le cloud computing et le trading financier.
La qualité cohérente des fibres à partir de tours de dessin avancées se traduit directement par des taux d'erreur bit inférieurs -, des durées de vie plus longues et une plus grande évolutivité dans des environnements de réseau critiques denses, mission -.
Tests de qualité rigoureux
Le contrôle complet de la qualité comprend une surveillance continue de la géométrie des fibres, des caractéristiques d'atténuation et des propriétés mécaniques tout au long de la production.
Pour les déploiements du centre de données à fibre optique, ce contrôle de la qualité rigoureux garantit des performances de perte cohérentes -, une dispersion de mode de polarisation minimale (PMD) et une fiabilité mécanique du terme long -.
En maintenant ces paramètres rigoureux à travers les cycles de production, les fabricants garantissent que les fibres peuvent prendre en charge de manière fiable les taux de transmission élevés - 100g, 400g et 800g dans les environnements de centre de données critiques de la mission -.
Méthodologies de test
Temps optique - Réflectométrie du domaine (OTDR)
Le test OTDR fournit une analyse détaillée des performances des fibres, identifiant des problèmes potentiels tels que les pertes d'épissage, les réflexions du connecteur et les pertes distribuées sur la longueur du câble. Dans les opérations du centre de données à fibre optique, OTDR est largement utilisé pour la localisation des défauts et la vérification de l'installation, aidant à assurer des connexions de perte- faibles et fiables et une transmission de vitesse élevée fiable -.
Mesure des pertes de retour
Le test de perte de retour quantifie la quantité de lumière réfléchie vers la source, ce qui peut interférer avec l'intégrité du signal dans les réseaux de vitesse élevés -. Dans les environnements du centre de données à fibre optique, le maintien de valeurs de perte de rendement élevés est essentiel pour réduire la distorsion du signal, assurer une transmission stable à des taux de 100 g / 400g / 800 g et garantir des performances fiables à travers des architectures d'interconnexion denses.
Test de perte d'insertion
Cette méthode mesure la quantité de lumière perdue lorsqu'elle traverse un composant à fibre optique, garantissant que les connexions répondent aux spécifications de performance. Dans les environnements du centre de données à fibre optique, les tests de perte d'insertion sont essentiels pour vérifier la connectivité de perte - faible entre les panneaux de correctifs, les émetteurs-récepteurs et les systèmes de câblage de densité élevés -, prenant en charge un fonctionnement fiable à 100g et au-delà.
Tests environnementaux
Les fibres subissent des tests environnementaux rigoureux, notamment le cycle de température, l'exposition à l'humidité et la contrainte mécanique pour assurer la fiabilité dans diverses conditions de fonctionnement. Dans les déploiements du centre de données à fibre optique, ces tests valident une stabilité du terme long - et une faible atténuation sous des charges de travail exigeantes, garantissant que les liens de vitesse élevés - restent cohérents même dans les environnements thermiques et mécaniques fluctuants.
Stratégies de mise en œuvre et meilleures pratiques
Systèmes de gestion des câbles
- Des solutions efficaces du centre de données à fibre optique nécessitent des stratégies complètes de gestion du câble qui répondent à la fois aux besoins actuels et aux exigences futures d'expansion. Les systèmes de câbles aériens offrent des options de routage flexibles tout en garantissant la conformité avec les spécifications du rayon de virage pour éviter la perte de signal.
- Sous - Les systèmes de distribution de câbles de plancher offrent des voies alternatives, particulièrement utiles dans les environnements de plancher - surélevés communs dans les conceptions de centres de données à fibre optique d'entreprise.
- L'identification et la documentation des câbles sont également essentielles pour maintenir une infrastructure organisée. Couleur standardisée - Codage, étiquetage clair et plates-formes de documentation numérique Simplifier le dépannage et réduire les temps d'arrêt pendant les opérations de maintenance.
- L'adoption des systèmes automatisés de gestion des infrastructures (AIM) améliore encore l'efficacité en fournissant une visibilité du temps réelle - dans l'état de la connectivité, en soutenant une surveillance proactive et en prévenant les changements non autorisés dans les environnements de centres de données à fibre optique.
Gestion des frais généraux
- Pays de câbles et supports d'échelle pour le routage structuré dans les environnements de centre de données à fibre optique
- Conduits et voies de course pour protéger et organiser des systèmes de câblage de densité élevés - dans l'infrastructure du centre de données à fibre optique
- J - Crochets et civreurs pour le déploiement aérien flexible, assurant une bonne gestion du rayon de pli
Solutions sous le plan
- Les systèmes de distribution de plancher surélevés fournissent des voies de routage dissimulées dans les environnements du centre de données de fibre optique d'entreprise, améliorant le flux d'air et l'utilisation de l'espace.
- Les paniers de câble garantissent la gestion organisée des câbles sous le sol, la réduction de la congestion et le maintien de la conformité du rayon de bend dans les dispositions du centre de données à fibre optique.
- Les œillets et les prises de plancher permettent des points d'accès aux câbles efficaces, prenant en charge la connectivité flexible et la maintenance simplifiée dans les installations du centre de données à fibre optique.
Principes clés de gestion du câble
- Maintenez le rayon de pliage approprié pour éviter la perte de signal et assurez-vous de la fiabilité du terme long - dans les réseaux de centres de données à fibre optique.
- Implémentez l'étiquetage et la documentation clairs à l'aide des codes couleur et des plateformes numériques standardisés pour simplifier le dépannage et les mises à niveau.
- Sélectionnez les types de fibres et les classes de câbles pour éviter les interférences, réduire la congestion et améliorer l'organisation dans des environnements de centre de données à fibre de données à fibre de données de densité élevée.
- Planifiez la croissance et l'évolutivité futures en concevant des voies et une capacité qui s'adaptent aux mises à niveau de vitesse plus élevées - telles que 400g et 800g.
- Assurer un accès facile à la maintenance grâce à un routage structuré, des plateaux accessibles et des cartes de câblage documentées puits -, minimisant les temps d'arrêt dans la mission - opérations critiques du centre de données à fibre optique.
Technologies de connecteur et méthodes de terminaison
Connecteur LC
Connecteur MPO / MTP
La sélection de types de connecteurs appropriés a un impact significatif sur les performances et la fiabilité du réseau dans les environnements de centre de données à fibre optique moderne. Les connecteurs LC, avec leur petit facteur de forme, leur faible perte d'insertion et leurs excellentes caractéristiques de perte de retour, sont devenues le choix standard pour les panneaux de patch de densité élevés - et les connexions de serveur - à -. Leur conception compacte permet une utilisation maximale des ports tout en conservant des performances fiables à 100 g et au-delà.
Les connecteurs de fibres MPO / MTP Multi - permettent un déploiement rapide de liens de bande passante élevés - en consolidant 12, 24, ou même 48 fibres en une seule interface. Largement utilisés dans les infrastructures du centre de données à fibre optique, ces connecteurs prennent en charge les émetteurs-récepteurs d'optiques parallèles et simplifient le câblage structuré pour les applications Ethernet courtes de réalisation 40G, 100G et 400G. Ils fournissent également un chemin de migration clair vers les réseaux de 800 g, garantissant l'évolutivité et l'efficacité opérationnelle dans les architectures de centre de données de capacité élevées -.
Méthodes de résiliation
- L'épissage de fusion et l'épissage mécanique représentent deux méthodes principales pour créer des connexions de fibres permanentes dans les infrastructures de centre de données à fibre optique moderne. L'épissage de fusion, qui utilise un arc électrique pour aligner et faire fondre les extrémités des fibres dans un chemin en verre continu, fournit la perte d'insertion la plus faible (généralement<0.1 dB) and the highest long-term reliability. However, it requires specialized equipment and skilled technicians, making it more common in backbone and high-capacity deployments.
- L'épissage mécanique offre une alternative plus rapide et plus flexible, en utilisant des fixations d'alignement et un gel correspondant à l'index - pour rejoindre les fibres. Bien qu'il introduit une perte légèrement plus élevée, il convient aux connexions temporaires, aux réparations d'urgence ou aux installations sur le terrain dans des environnements de centre de données à fibre optique où la vitesse et la commodité l'emportent sur les performances absolues.
Épissage de fusion
L'épissage de fusion offre la perte d'insertion la plus faible (0,1 à 0,3 dB), offrant la fiabilité et les performances les plus élevées pour les liens critiques dans les environnements de centre de données à fibre optique.
Cependant, il nécessite un équipement coûteux tel que les épisseurs de fusion et les cliquetis de précision, ainsi que des techniciens qualifiés pour assurer un bon alignement et une stabilité du terme long -.
Épissage mécanique
L'épissage mécanique fournit un processus d'installation plus rapide avec des coûts d'équipement plus bas, ce qui le rend pratique pour le travail sur le terrain ou les configurations temporaires dans les environnements de centre de données à fibre optique.
Cependant, il entraîne généralement une perte d'insertion plus élevée (0,3–0,5 dB) et est moins fiable pour l'utilisation de terme - longue, en particulier dans les connexions de squelette élevées - élevées.
Nettoyage des connecteurs meilleures pratiques
Inspecter d'abord
Inspectez toujours les connecteurs avant le nettoyage ou l'accouplement.
Dans les opérations du centre de données à fibre optique, même la poussière microscopique ou les rayures sur les facettes du connecteur peuvent entraîner une perte d'insertion, une réflexion du dos ou des dommages permanents.
L'utilisation de scopes d'inspection des fibres garantit que seuls les connecteurs gratuits de défaut de nettoyage - sont déployés, conservant des performances de vitesse élevées fiables -.
Outils appropriés
Utilisez Lint - lingettes gratuites et solutions de nettoyage approuvées pour éviter d'introduire des rayures ou des résidus sur les fins de connecteur.
Dans les environnements de centre de données à fibre optique, l'utilisation d'outils incorrects - tels que les tissus papier ou les tissus abrasifs - peut causer des dommages permanents et augmenter la perte d'insertion.
Les normes de l'industrie suivantes pour le nettoyage garantissent la fiabilité du terme long - et les performances de vitesse élevées cohérentes -.
Clean & re - Inspecter
Toujours re - inspecter après le nettoyage pour vérifier les résultats.
Dans les opérations du centre de données à fibre optique, même après le nettoyage, la poussière ou le film résiduel peut rester sur les fins de connecteur et les performances d'impact.
Une deuxième inspection avec une lunette de fibre garantit que les connecteurs répondent aux normes de propreté avant de s'accoupler, en réduisant le risque de perte d'insertion et en maintenant une connectivité de vitesse haute- fiable.
Caps de protection
Utilisez des plafonds de protection lorsque les connecteurs ne sont pas.
Dans les environnements du centre de données à fibre optique, les fins finales du connecteur exposé peuvent rapidement accumuler de la poussière ou subir des rayures qui dégradent la qualité du signal.
La maintenance des bouchons de protection en place aide à prévenir la contamination, réduit la fréquence de nettoyage et assure la fiabilité du terme - long des connexions de vitesse élevées -.

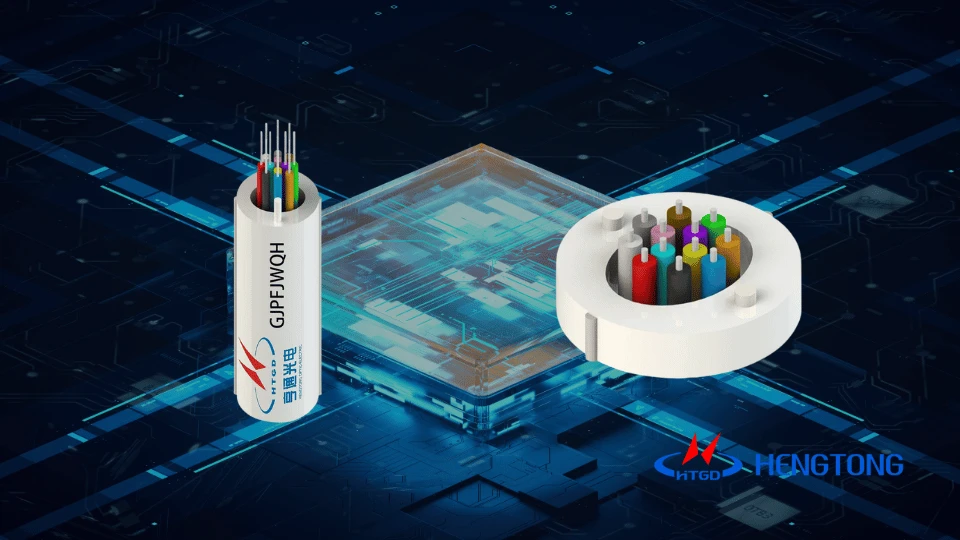

Description des produits
Procédures de test et de certification
Les protocoles de test complets garantissent que les installations du centre de données à fibre optique répondent aux spécifications de performance et aux normes de l'industrie. Les tests de niveau 1, y compris la vérification de la continuité et la confirmation de polarité, fournissent une validation de connectivité de base pour confirmer que les fibres sont correctement acheminées et terminées.
Les tests de niveau 2 ajoutent des mesures OTDR pour caractériser les composants de liaison individuels, détecter les pertes d'épissage et identifier les réflexions potentielles ou les défauts localisés qui peuvent affecter la fiabilité du terme- longue.
Le test de puissance et les tests de source d'éclairage quantifient fin - à - perte de liaison de fin, assurant la conformité avec le budget de perte calculé. Ces mesures tiennent compte de la perte d'insertion du connecteur, des pertes d'épissage et de l'atténuation intrinsèque des fibres, vérifiant qu'une puissance optique suffisante atteint le récepteur pour un fonctionnement stable - dans les environnements de centre de données à fibre optique.
Maintenance prédictive et gestion du cycle de vie
Stratégies de maintenance proactive
Les stratégies de maintenance proactives prolongent la durée de vie de l'équipement et empêchent les échecs inattendus dans les opérations du centre de données à fibre optique. Nettoyage régulier des fêtes du connecteur supprime la contamination qui peut entraîner une perte d'insertion accrue et une réflexion du dos, sauvegarde des performances du terme long -.
Inspections planifiées
Les inspections visuelles régulières des connecteurs et du câblage aident à identifier l'usure, l'accumulation de poussière ou le stress physique avant qu'ils n'aient un impact sur la qualité du service.
Surveillance environnementale
Les niveaux de température et d'humidité de suivi garantissent des conditions de fonctionnement stables, en réduisant les risques d'expansion thermique, de condensation et de défaillances connexes dans des environnements de centre de données à fibre optique de densité élevée.
Tendance des performances
La surveillance continue des mesures de qualité du signal, telles que l'atténuation, le taux d'erreur bit (BER) et la latence, permet la détection précoce de la dégradation et soutient la planification de la maintenance prédictive.
Programmes de gestion du cycle de vie
Les programmes de gestion du cycle de vie abordent le vieillissement inévitable de l'infrastructure à fibre optique. La planification des rafraîchissements technologiques, des mises à niveau de la capacité et de la migration vers les normes de génération - suivantes garantit que les systèmes de câbles du centre de données à fibre optique continuent de répondre aux exigences commerciales en évolution.
Documentation
Maintenir des enregistrements détaillés des dates d'installation, l'historique de maintenance et les tendances des performances. Une documentation précise dans les opérations du centre de données à fibre optique prend en charge le dépannage plus rapide et la décision informée - pour les mises à niveau.
Planification des capacités
Prévoir les futures exigences de bande passante basées sur la croissance de la charge de travail, l'adoption de l'IA et l'expansion du cloud. La planification proactive permet de garantir que les réseaux de centres de données à fibre optique peuvent passer à 400g, 800g et au-delà.
Rafraîchir la technologie
Planifiez le remplacement périodique des équipements et la migration technologique. La mise à niveau des émetteurs-récepteurs, des connecteurs et des tissus de commutation maintient les infrastructures du centre de données à fibre optique alignée sur les normes émergentes.
End - de - Management de la vie
Mettez en œuvre une élimination appropriée ou un recyclage d'équipements défaut pour respecter les réglementations environnementales et soutenir les pratiques de centre de données à fibre optique durable.
Technologies émergentes et tendances futures
Photonique en silicium
La convergence des technologies électroniques et photoniques promet des progrès révolutionnaires dans la connectivité du centre de données à fibre optique.
La photonique de silicium permet l'intégration des composants optiques directement sur les puces semi-conductrices, réduisant potentiellement les coûts et la consommation d'énergie tout en augmentant la densité de la bande passante.
Ces développements peuvent fondamentalement modifier les architectures du centre de données de fibre optique au cours de la prochaine décennie.
Co - optique emballée
CO - Optique emballée, où les émetteurs-récepteurs optiques sont intégrés directement aux ASIC de Switch, représente une autre progression significative pour l'infrastructure du centre de données à fibre optique.
Cette approche minimise les longueurs de trace électrique, réduit la consommation d'énergie et permet une bande passante agrégée plus élevée en rapprochant l'optique du silicium de commutation.
Les premières implémentations démontrent le potentiel d'améliorations spectaculaires des capacités de commutation de centre de données à fibre optique, soutenant les générations futures d'interconnexions 800 g et 1,6 t tout en améliorant l'efficacité énergétique et la densité du rack.
IA et automatisation
CO - Optique emballée, où les émetteurs-récepteurs optiques sont intégrés directement aux ASIC de Switch, représente une autre progression significative pour l'infrastructure du centre de données à fibre optique.
Cette approche minimise les longueurs de trace électrique, réduit la consommation d'énergie et permet une bande passante agrégée plus élevée en rapprochant l'optique du silicium de commutation.
Les premières implémentations démontrent le potentiel d'améliorations spectaculaires des capacités de commutation de centre de données à fibre optique, soutenant les générations futures d'interconnexions 800 g et 1,6 t tout en améliorant l'efficacité énergétique et la densité du rack.
Logiciel - Réseautage défini
Les technologies de réseautage défini par logiciel (0}} et les technologies de virtualisation des fonctions de réseau (NFV) permettent une allocation de ressources dynamiques et un fournisseur de services automatisé. Ces capacités s'avèrent particulièrement utiles dans les environnements de centre de données des locataires multi - où l'évolutivité rapide et l'isolement entre les clients sont des exigences essentielles.
Avantages clés du SDN dans les réseaux optiques
Gestion centralisée des ressources optiques distribuées
Allocation dynamique de bande passante basée sur la demande de temps réelle -
Provisioning de services automatisé et déploiement rapide
Zones de développement SDN
- AI - Optimisation du trafic motivé
- Intention - Réseautage basé
- Zéro - Provisioning tactile
- Récupération des défauts autonomes
Considérations environnementales et durabilité
Initiatives d'efficacité énergétique
L'accent croissant sur la durabilité environnementale stimule l'innovation dans l'énergie - des technologies optiques efficaces. Dans les environnements de centre de données à fibre optique, les émetteurs-récepteurs de puissance faible -, les systèmes de refroidissement optimisés et la gestion intelligente de la puissance réduisent considérablement les empreintes de pas globales tout en maintenant des performances élevées.
Les réseaux optiques passifs (PON) éliminent la nécessité d'équipements intermédiaires alimentés, réduisant davantage la consommation d'énergie et simplifiant la conception du réseau dans les déploiements de centre de données à fibre optique à grande échelle.
Les principes de l'économie circulaire façonnent également des stratégies de cycle de vie. Les programmes de rénovation prolongent la durée de vie utile des composants optiques, tandis que les initiatives de recyclage récupérent des matériaux précieux à partir d'équipements hors service. Ces pratiques soutiennent non seulement les objectifs de durabilité des entreprises, mais aident également à réduire les coûts opérationnels des opérateurs de centre de données à fibre optique gérant les infrastructures à terme long -.
Conception du centre de données vert
La conception du centre de données durable intègre des sources d'énergie renouvelables, des systèmes de refroidissement efficaces et des dispositions optimisées des installations. Dans un centre de données à fibre optique, le placement stratégique de l'infrastructure de câblage minimise les longueurs de câbles, réduit la consommation de matériaux et abaisse la consommation d'énergie globale pendant la transmission.
Les conceptions modulaires améliorent encore la durabilité en permettant des ajouts de capacité incrémentale sans trop de construction initiale. Cette approche permet aux opérateurs de centres de données à fibre optique de se développer efficacement tout en maintenant le contrôle des coûts et la réduction de l'impact environnemental.
