Comprendre la fabrication de câbles à fibre optique
De la théorie à la production
Le monde des télécommunications modernes repose fortement sur la fabrication de câbles à fibre optique, un processus sophistiqué qui transforme les matières premières en l'épine dorsale de la connectivité mondiale.
Principes fondamentaux deGuide d'ondes optique
Au cœur de la fabrication de câbles à fibre optique réside dans la compréhension de la façon dont la lumière se propage à traversguides d'ondes optiques. La distribution électromagnétique du champ et les caractéristiques modales au sein des guides d'ondes de fibre déterminent les propriétés de transmission fondamentales de chaque câble à fibre optique. Les fibres de mode unique -, qui ne prennent en charge qu'un seul mode de propagation, présentent des longueurs d'onde de coupure spécifiques qui doivent être soigneusement contrôlées lors de la production de câbles à fibre optique.
Ces caractéristiques de coupure peuvent changer après le câblage, ce qui rend essentiel pour les fabricants de tenir compte des contraintes mécaniques et des effets de flexion pendant la phase de conception de câble à fibre optique pour assurer des performances optimales dans le produit final.
Le phénomène dedispersion chromatiqueEn mode unique -, les fibres représentent une considération critique dans la fabrication de câbles à fibre optique. Cette longueur d'onde - caractéristique de propagation dépendante fait que différentes composantes spectrales des signaux optiques se déplacent à des vitesses variables, limitant potentiellement les distances de transmission et les débits de données dans les systèmes de câbles à fibre optique.
Les techniques de fabrication modernes intègrent des stratégies de compensation de dispersion, y compris la production de fibres de compensation de dispersion - et le contrôle précis des profils d'indice de réfraction pendantfabrication de préformations. Ces approches avancées dans la production de câbles à fibre optique garantissent que les câbles finis peuvent prendre en charge la transmission de données de vitesse - élevée sur des distances étendues sans dégradation du signal.
Réflexion interne totale
Le principe fondamental permettant la propagation de la lumière à travers la fibre optique
Caractéristiques du mode
Différents chemins de propagation déterminent la classification des fibres
Disposereffets
Longueur d'onde - La propagation dépendante a un impact sur l'intégrité du signal
Dispersion en mode polarisation (PMD)présente un autre défi qui doit être relevé par le biais de techniques avancées de fabrication de câbles à fibre optique. Cet effet, causé par la biréfringence des fibres, entraîne des retards de groupe différentiels entre les états de polarisation orthogonaux dans le câble à fibre optique.
Les processus de fabrication incluent désormais des techniques de filage spécialisées pendant le dessin de la fibre pour minimiserPMD, assurant des performances supérieures du câble à fibre optique dans des systèmes de transmission de vitesse élevés -. Ces innovations dans la production de câbles à fibre optique sont devenues essentielles pour répondre aux exigences strictes des réseaux de télécommunications modernes.
Évolution des fibres de communication
La progression des normes de fibres optiques de G.652 à G.657 reflète des améliorations continues des capacités de fabrication de câbles à fibre optique.
G.652
G.652 Fibres de mode unique - standard
- Déployé dans le monde entier comme la norme pour les installations de câbles à fibre optique
- Plusieurs sous-catégories (A, B, C, D) disponibles pour différentes applications de câbles à fibre optique
- G.652D offre une réduction de l'atténuation du pic d'eau dans les systèmes de câbles à fibre optique
- InférieurPMDLes valeurs dans les variantes de câbles à fibre optique plus récentes garantissent de meilleures performances
G.653 - G.655
G .653 - G.655 Fibres spécialisées
- G.653: Dispersion - Fibres décalées pour les réseaux de câbles à fibre optique
- G.654: coupure - décalé pour l'utilisation du câble à fibre optique sous-marine
- G.655: Non - zéro dispersion - conception de câbles à fibre optique décalée
- Propriétés sur mesure pour des applications de câbles à fibre optique spécifiques

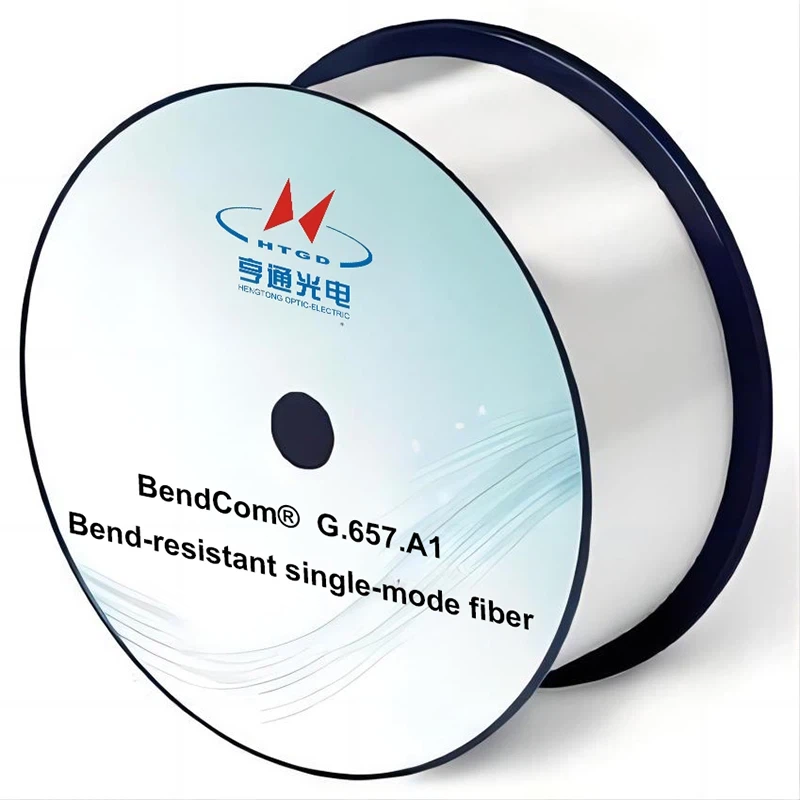

G.657
G.657 Bend - Fibres insensibles
- Maintient les performances du câble à fibre optique sous les virages serrés
- Permet des installations de câbles à fibre optique ftth flexibles
- Contrôle précis de l'indice de réfraction dans la fabrication de câbles à fibre optique
- Conceptions tranchées pour un meilleur confinement en mode dans le câble à fibre optique
L'introduction de G.657 Bend - Les fibres insensibles marquent une étape importante dans la fabrication de câbles à fibre optique. Ces fibres maintiennent d'excellentes performances même dans des conditions de flexion serrées, permettant des scénarios d'installation plus flexibles dans la fibre - à - les déploiements domestiques -.
La fabrication de ces fibres nécessite un contrôle précis du profil d'index de réfraction, utilisant souvent des conceptions tranchées qui limitent le mode optique plus efficacement que les profils d'index étape- conventionnels.
Technologies de fabrication de préforme
Dépôt de vapeur chimique modifié
L'introduction de G.657 Bend - Les fibres insensibles marquent une étape importante dans la fabrication de câbles à fibre optique. Ces fibres maintiennent d'excellentes performances même dans des conditions de flexion étroites, permettant des scénarios d'installation de câbles à fibre optique plus flexibles dans la fibre - à - les déploiements domestiques -.
La fabrication de ces composants de câbles à fibre optique nécessite un contrôle précis du profil d'index de réfraction, utilisant souvent des conceptions tranchées qui limitent le mode optique plus efficacement que les profils d'index de pas conventionnels - utilisés dans les produits de câbles à fibre optique traditionnels.
Vapeur - Dépôt axial de phase
Les processus de dépôt axial de phase de vapeur - (VAD) et de dépôt de vapeur extérieur (OVD) représentent des approches de fabrication de câbles de fibre de fibre de fibre de fibre optique élevées. La technologie VAD permet une croissance continue des préformes par le dépôt axial de particules de suie pour la production de câbles à fibre optique, tandis que OVD construit des couches radialement sur une tige cible rotative.
La combinaison du dépôt de noyau VAD avec une application de revêtement OVD s'est révélée particulièrement efficace pour produire des fibres G.652D utilisées dans le câble à fibre optique avec des caractéristiques optiques supérieures.
Dépôt de vapeur chimique plasmatique
Le dépôt de vapeur chimique plasmatique (PCVD) et le système de techniques chimiques modifiés (OMCT) extérieurs offrent des approches alternatives dans la fabrication de câbles à fibre optique.
La technologie OMCTS, spécifiquement développée pour la création de couches de revêtement OVD dans les préformes des câbles à fibre optique, fournit des taux de dépôt améliorés et une efficacité améliorée d'utilisation des matériaux, contribuant à plus de coûts - Processus efficaces de production de câbles de fibre optique.
Processus de fabrication de préformation
La première étape critique pour créer des fibres optiques de qualité élevées -
Processus MCVD
Le processus de dépôt chimique modifié (MCVD) est l'une des techniques les plus avancées utilisées dans la fabrication de câbles à fibre optique.
En introduisant précisément les vapeurs chimiques dans un tube de silice en rotation, les fabricants peuvent obtenir un dépôt très précis de couches de verre avec des dopants contrôlés.
Cette méthode garantit un excellent contrôle de l'indice de réfraction, qui est essentiel pour optimiser la transmission de la lumière, minimiser la perte de signal et améliorer les performances globales des fibres.
Pour les applications B2B, telles que les centres de données, les réseaux de squelette 5G et les systèmes de communication sous-marins, les profils d'index de réfraction cohérents garantissent la stabilité et la compatibilité des termes longs - avec des systèmes optiques de capacité élevés -.
Technologie VAD
La technologie de dépôt axial de vapeur (VAD) est une méthode principale pour produire des préformes de fibres optiques. Contrairement aux processus par lots, VAD permet une croissance continue de la préforme, ce qui améliore considérablement l'efficacité et la cohérence de la fabrication de câbles à fibre optique.
Pendant le processus, les particules de silice sont déposées directement sur une tige de graine dans une direction axiale, formant de grandes préformes de diamètre - avec une structure uniforme et un contrôle précis de l'indice de réfraction.
Pour les applications B2B - telles que les opérateurs de télécommunications, les opérateurs de centres de données et les fournisseurs de câbles sous-marins - La technologie VAD assure une alimentation stable, une évolutivité et la forte fiabilité exigée par les réseaux optiques globaux.
Procédé ovd ovd
Le dépôt de vapeur extérieur (OVD) est l'une des techniques les plus utilisées dans la fabrication de câbles à fibre optique.
Dans ce processus, des particules de silice fines sont déposées dans des couches radiales sur une tige en céramique rotative. Après le dépôt, la préforme poreuse est consolidée à des températures élevées pour créer une structure en verre dense avec un contrôle précis de l'indice de réfraction.
Pour les acheteurs B2B tels que les opérateurs de télécommunications, les fournisseurs de centres de données et les intégrateurs de systèmes, OVD assure l'évolutivité, la faible atténuation et les performances optiques fiables - qui sont essentielles dans la fabrication de câbles de fibre optique de génération suivante suivante.
Méthode PCVD
Le dépôt de vapeur chimique du plasma (PCVD) est une technique avancée dans la fabrication de câbles à fibre optique qui utilise le micro-ondes - du plasma généré pour déposer des couches de verre à l'intérieur d'un tube de silice.
Par rapport à d'autres méthodes de fabrication de préformations, PCVD offre une précision exceptionnelle dans le contrôle de l'indice de réfraction en permettant des ajustements fins de dopants tels que le germanium ou le fluor pendant la réaction du plasma.
Pour les applications B2B, telles que la communication aérospatiale, les systèmes de capteurs et les réseaux de squelette métropolitains, PCVD fournit des fibres avec des performances supérieures, une reproductibilité et une stabilité du terme long -.
Processus de dessin et de revêtement des fibres
La transformation des préformes en câbles à fibre optique se produit pendant le processus de dessin, où un contrôle précis de la température, de la tension et de la vitesse de dessin détermine les propriétés finales des fibres. La préforme est chauffée dans un four à dessin à environ 2000 degrés, créant une région de rétrécissement où le verre coule et réduit le diamètre de fibre cible de 125 micromètres.
L'application de revêtements protecteurs immédiatement après le refroidissement représente un autre aspect crucial de la fabrication de câbles à fibre optique. Dual - La couche UV - Les revêtements d'acrylate guérissants sont généralement appliqués à l'aide de mèches de revêtement sous pression pour encapsuler la fibre avant d'être exposée à une contamination externe.
Le revêtement primaire absorbe la contrainte mécanique et les coussins en microb, tandis que la couche secondaire fournit une résistance à l'abrasion et une longue protection de l'environnement -. Le maintien d'une concentricité précise de ces revêtements est essentiel pour assurer une épissage fiable, une connexion et une faible perte d'insertion dans les déploiements à échelle importants -.
Les installations avancées de fabrication de câbles à fibre optique utilisent des systèmes de surveillance du diamètre basés sur le laser- et le contrôle de la boucle fermé - pour maintenir les tolérances dimensionnelles dans ± 0,5 micromètres. Ce contrôle serré est vital pour la compatibilité avec les connecteurs standard et l'équipement d'épissage de fusion.
Tout écart au-delà de la tolérance peut augmenter la perte d'épissage, réduire l'efficacité du connecteur et compromettre l'intégrité du signal dans les réseaux de transport longs -. Les systèmes de contrôle automatisés ajustent instantanément les conditions de vitesse de dessin ou de fournaise pour maintenir une fiabilité élevée de processus, ce qui en fait l'une des caractéristiques des lignes de production modernes.
PourPMDRéduction, les fabricants de câbles à fibre optique mettent en œuvre un rotation de fibres contrôlées pendant le processus de dessin. Cette technique introduit une tournure soigneusement régulée le long de l'axe des fibres, en faisant la moyenne de la biréfringence résiduelle causée par des asymétries structurelles.
La réduction de PMD est essentielle dans les systèmes de taux élevé - - (10 Go / s et supérieur) et les technologies de transmission cohérentes, où les effets de polarisation limitent directement la distance de transmission et la bande passante. En intégrant le contrôle de la rotation dans le dessin de tours, les fabricants garantissent que les fibres répondent aux normes internationales PMD pour les réseaux de télécommunications de génération - suivants.
Le processus de refroidissement suivant le dessin dans la fabrication de câbles à fibre optique nécessite une gestion minutieuse pour empêcher les contraintes résiduelles qui pourraient affecter la résistance aux fibres et les propriétés optiques. Les systèmes de refroidissement au gaz d'hélium sont largement utilisés en raison de leur conductivité thermique élevée et de leur capacité à fournir une extinction rapide et uniforme sans introduire de contaminants.
Le refroidissement approprié améliore la fiabilité mécanique, réduit la micro - la formation de fissures et améliore la résistance à la fatigue sur des décennies de durée de vie. Dans les applications de performances élevées - telles que les câbles sous-marins ou les interconnexions du centre de données, les protocoles de refroidissement optimisés sont cruciaux pour réaliser des termes ultra - et longs - stabilité du terme.
Étapes du processus de dessin des fibres
Préformes de chargement
La préforme est soigneusement chargée dans la tour de dessin, alignée sur la précision pour assurer une bonne géométrie des fibres pendant la production de câbles à fibre optique.
01
Chauffage à la fournaise
La pointe de la préforme est chauffée à environ 2000 degrés dans un four à graphite ou en céramique, adoucissant le verre pour le dessin pendant la fabrication de câbles à fibre optique.
02
Dessin de fibres
Le verre ramolli est tiré vers le diamètre cible (généralement 125 μm) avec un contrôle précis de la tension pour former le noyau du câble à fibre optique.
03
Surveillance du diamètre
Les micromètres laser mesurent en continu le diamètre des fibres pendant la production de câbles à fibre optique, fournissant des commentaires pour les systèmes de contrôle de boucle fermés -.
04
Processus de refroidissement
Les systèmes de refroidissement au gaz d'hélium refroidissent rapidement et uniformément la fibre pendant la fabrication de câbles à fibre optique pour éviter les contraintes résiduelles.
05
Application de revêtement
Les revêtements d'acrylate de couche Dual - sont appliqués pendant la production de câbles à fibre optique pour protéger la surface de la fibre et fournir une résistance mécanique.
06
Durcissement UV
Les revêtements appliqués sont durcis à l'aide du rayonnement UV pendant la fabrication de câbles à fibre optique pour former une couche protectrice dure.
07
Spoulage
La fibre finie est bobétique sur des bobines avec un contrôle précis de la tension pendant la production de câbles à fibre optique pour éviter les dommages.
08
Conception et fabrication de la structure du câble
La transition des fibres individuelles aux câbles de fibre optique fonctionnelle implique plusieurs considérations de conception et étapes de fabrication.
La technologie des fibres de ruban, où plusieurs fibres sont disposées en réseaux planes et encapsulées dans des matériaux à matrice curable UV -, permet une forte fabrication de câbles à fibre optique moderne.
La production de fibres de ruban nécessite des systèmes d'alignement précis et une application de revêtement uniforme pour garantir des capacités fiables d'épissage de fusion de masse.
Les conceptions de tubes lâches dans les câbles à fibre optique fournissent une isolement mécanique entre les fibres et les éléments structurels des câbles, protégeant contre les contraintes environnementales.
Le processus de revêtement secondaire pour les tubes en vrac consiste à extruder du polypropylène modifié ou d'autres matériaux thermoplastiques autour des faisceaux de fibres, avec un contrôle minutieux de la longueur excessive des fibres pour accueillir une expansion et une contraction thermiques différentielles.
La sélection et l'application des composés de remplissage dans la fabrication de câbles à fibre optique ont un impact significatif sur les performances du câble. Gel traditionnel - Les conceptions de câbles à fibre optique remplies utilisent des composés thixotropes qui empêchent la pénétration d'eau tout en permettant le mouvement des fibres.
Cependant, les technologies de câbles à fibre optique sèche utilisant l'eau - bloquant les fils et les bandes ont gagné en popularité en raison de caractéristiques d'installation et de maintenance plus faciles.
Structures de câbles à fibre optique
Composants de la structure du câble
- Fibres optiques
- Membres de la force
- Tubes tampon
- Veste extérieure
Technologie des fibres de ruban
La fibre de ruban organise plusieurs fibres en réseaux plats, permettant une densité d'emballage élevée et une épissage de fusion de masse plus rapide. Dans la fabrication de câbles à fibre optique, cette technologie améliore l'efficacité de l'installation et réduit les coûts de main-d'œuvre, ce qui le rend idéal pour les centres de données et les grands réseaux de télécommunications.
Conceptions de tubes lâches
Les conceptions de tubes en vrac permettent aux fibres de se déplacer librement à l'intérieur des tubes de tampon de protection, en réduisant la contrainte des changements de flexion et de température. Largement utilisé dans la fabrication de câbles à fibre optique, cette structure améliore la durabilité des applications de télécommunications à distance extérieures et longues-.
Systèmes de blocage de l'eau
Les systèmes de blocage de l'eau - utilisent des composés de gel ou des matériaux secs gonflables pour empêcher l'intrusion d'humidité. Dans la fabrication de câbles à fibre optique, ils garantissent la fiabilité des termes longs - dans des environnements difficiles tels que des installations enterrées ou sous-marines.
Types de câbles spécialisés
Câbles ADSS
Tous - Dielectric Self - support (ADSS) Les câbles à fibre optiques sont conçus pour une installation aérienne le long des lignes de transmission de puissance, où elles doivent résister aux charges mécaniques significatives tout en conservant des performances optiques.
- Pas de composants métalliques
- Self - support la conception de câbles de fibre optique
- Résistant aux interférences électriques
Câbles OPGW
Les câbles de fibre optique de fil de terre optique (OPGW) combinent les capacités de communication optique avec la fonctionnalité électrique du fil de terre, intégrant les unités de fibres optiques dans les structures de fil métallique.
- Double fonction (communication de câble à fibre optique + mise à la terre)
- Armure métallique pour la force
- Utilisé sur les lignes de transmission de tension élevées -
Câbles sous-marins
Les câbles en fibre optique de communication sous-marine représentent l'application la plus exigeante, conçue pour survivre à des profondeurs de l'océan extrêmes tout en conservant des performances sur 25 ans de vie.
- Plusieurs couches d'armure pour la protection
- Conducteurs de cuivre pour les répéteurs
- Pression - conceptions de câbles à fibre optique résistants
La fabrication de câbles sous-marins représente peut-être l'application la plus exigeante dans la fabrication de câbles à fibre optique. Ces câbles doivent survivre au déploiement à des profondeurs océaniques tout en maintenant l'herméticité et les performances optiques sur 25 ans de vie.
Le processus de fabrication comprend plusieurs couches de fil d'armure, des conducteurs de cuivre pour la livraison de puissance aux répéteurs et des conceptions résistantes à pression spécialisée - qui empêchent les entrées d'eau sous des pressions hydrostatiques extrêmes.
Contrôle et test de qualité
Tout au long du processus de fabrication du câble à fibre optique, les mesures rigoureuses de contrôle de la qualité garantissent la fiabilité des produits. Les tests de réflectométrie de domaine temporel optique (OTDR) fournissent une caractérisation détaillée de l'atténuation des fibres, des pertes de connecteur et de la qualité d'épissage. Les protocoles de tests mécaniques évaluent la résistance à la traction, la résistance à l'écrasement et les performances de pliage selon les normes internationales.
La mesure des propriétés de traction des câbles implique d'appliquer des charges contrôlées tout en surveillant la déformation du câble à fibre optique et les modifications d'atténuation. Ces tests vérifient que les câbles peuvent résister aux forces d'installation sans compromettre les performances optiques.
Les tests environnementaux, y compris les évaluations de la résistance au cycle de température et de la pénétration de l'eau, confirment la fiabilité du terme long - dans des conditions de champ.
01
Tests optiques
OTDR, perte d'insertion, perte de retour et mesures de bande passante pour la fabrication de câbles à fibre optique
02
Tests mécaniques
Résistance à la traction, résistance à l'écrasement et évaluations des performances de pliage pour la fabrication de câbles à fibre optique
03
Tests environnementaux
Tests de cyclisme, de résistance à l'humidité et de pénétration de l'eau pour la fabrication de câbles à fibre optique
Innovation de matériaux et de fabrication
Avancées du matériel de veste
Les progrès de la formulation des matériaux de la veste ont amélioré la durabilité et les performances des câbles à fibre optique. Les composés de polyéthylène modernes intègrent des stabilisateurs UV, des antioxydants et des retardateurs de flamme adaptés à des environnements d'installation spécifiques. Le processus d'extrusion pour la veste de câbles à fibre optique nécessite un contrôle précis de la température et une gestion du débit de matériau pour obtenir une épaisseur de paroi uniforme et une qualité de surface.
Bend - Technologie des fibres insensibles
DUAL - station Multi - Platform de travail intelligent d'axe pour l'assemblage de câbles à fibre optique;
Positionnement de précision CCD synchronisé pour les composants du câble à fibre optique;
Précision de soudage élevée et excellente consistance des joints de soudage, particulièrement adaptés aux processus électroniques de précision - élevés dans la fabrication de câbles à fibre optique.
Innovations clés dans la fabrication de fibres optiques
1970s
Premières fibres optiques pratiques à faible atténuation
1980s
Processus de fabrication MCVD et OVD
2000s
Bend - Technologie des fibres insensibles
2020s
Conceptions de fibres nanostructurées
