Description

Paramètres techniques

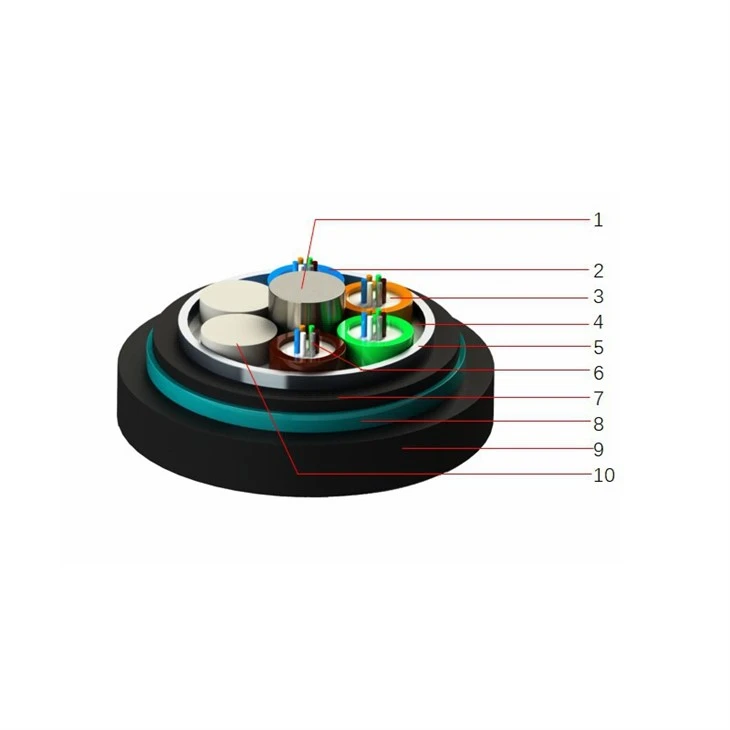

Câble multitubes à double gaine et blindé à enfouissement direct
(GYTA53)

1-Membre de force centrale

2-Chambre à air libre

3-Composé de remplissage de tubes

4-Composé de remplissage de câbles

5-Ruban d'aluminium

6-Fibre

7-Gaine intérieure

8-Ruban en acier rainuré

9-Gaine extérieure

10-Baguette de remplissage

Caractéristiques

Excellentes performances mécaniques et environnementales.

Bonne résistance à l'eau.

Double fourreau avec double armure.

Le tube lâche rempli de gel protège bien la fibre.

Blindé avec du ruban d'aluminium anti-humidité et du ruban d'acier.

Caractéristiques techniques (GYTA53)

Nombre de fibres	unités	Max.fibre compter par tube	Diamètre du câble (mm)	Poids du câble (Kg/km)	Résistance à la traction Long/court terme (N)	Écraser Long/court terme (N/100mm)	Rayon de courbure minimal (mm)
Nombre de fibres	unités	Max.fibre compter par tube	Diamètre du câble (mm)	Poids du câble (Kg/km)	Résistance à la traction Long/court terme (N)	Écraser Long/court terme (N/100mm)	Dynamique	Statique
2-36	6	6	13.4	192	1000/3000	1000/3000	25D	12.5D
38-72	6	12	14.1	212	1000/3000	1000/3000	25D	12.5D
74-96	8	12	15.5	257	1000/3000	1000/3000	25D	12.5D
98-120	10	12	16.9	296	1000/3000	1000/3000	25D	12.5D
122-144	12	12	17.9	311	1000/3000	1000/3000	25D	12.5D

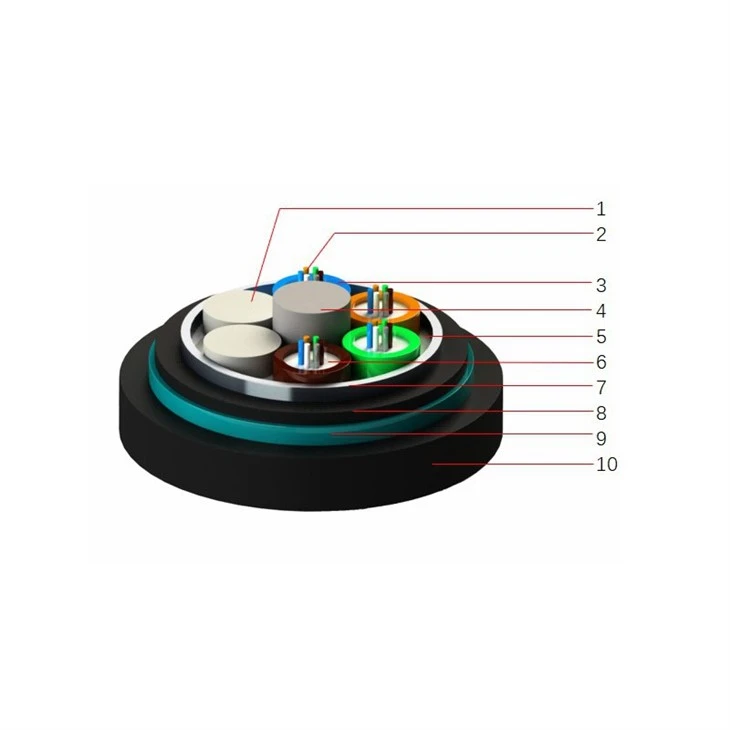

Caractéristiques techniques (GYFTA53)

Nombre de fibres	unités	Max.fibre compter par tube	Diamètre du câble (mm)	Poids du câble (Kg/km)	Résistance à la traction Long/court terme (N)	Écraser Long/court terme (N/100mm)	Rayon de courbure minimal (mm)
Nombre de fibres	unités	Max.fibre compter par tube	Diamètre du câble (mm)	Poids du câble (Kg/km)	Résistance à la traction Long/court terme (N)	Écraser Long/court terme (N/100mm)	Dynamique	Statique
2-36	6	6	13.4	172	1000/2000	1000/3000	25D	12.5D
38-72	6	12	13.8	183	1000/2000	1000/3000	25D	12.5D
74-96	8	12	15.4	206	1000/2500	1000/3000	25D	12.5D
132~144	12	12	18.3	313	1000/3000	1000/3000	25D	12.5D

Performances de transmission par fibre optique

Fibre optique câblée

(dB/km)

62,5 µm

(850 nm/1300 nm)

50 µm

(850 nm/1300 nm)

G.652

(1310 nm/1550 nm)

G.655

(1550 nm/1625 nm)

Atténuation maximale

3.5/1.5

0.36/0.22

0.22/0.26

Valeur typique

3.0/1.0

0.35/0.21

0.21/0.24

Remarques

1. Les paramètres ci-dessus sont des valeurs typiques ;
2. Les spécifications du câble peuvent être conçues selon les exigences du client ;
3.D désigne le diamètre du câble.

Caractéristiques environnementales

• Température de transport/stockage : -40 degré à +70 degré

Applications

• Conduit et enfouissement direct.

Emballage et tambour

• Longueur standard : 2 m ; d’autres longueurs sont également disponibles.
• Les câbles sont emballés dans des tambours en bois et peuvent également être basés sur les exigences du client.

Essai

Nos services de test de câbles à fibre optique incluent, sans s'y limiter :

Test OTDR :Utilisez un réflectomètre optique dans le domaine temporel (OTDR) pour tester les câbles optiques afin de détecter la perte, la réflexion et la qualité de connexion de la fibre optique, vous aidant à trouver les points de défaut et les problèmes dans le câble optique.

Test de puissance optique :Effectuer des tests de puissance optique sur les câbles optiques pour garantir que l'intensité des signaux optiques répond aux exigences standard et garantir la qualité de la communication.

Essais de tension et d'écrasement de câbles optiques, etc.

Service

Nous sommes un fabricant professionnel de câbles optiques qui s'engage à fournir aux clients des produits de câbles optiques fiables et de haute qualité ainsi que des solutions personnalisées de haute qualité. Nous disposons d'équipements de production de pointe et d'équipes techniques pour répondre aux divers besoins de nos clients et fournir une gamme complète de services d'assistance.

Nous pouvons garantir que la production sera réalisée selon vos exigences, et vous pouvez nous contacter à tout moment si vous avez des questions ou des problèmes de qualité, et nous vous donnerons une réponse et un traitement satisfaisants.

Partenaire

FAQ

Q : Quels sont les avantages de l’utilisation de câbles à fibre optique souterrains ?

R : Les câbles souterrains enterrés sont protégés des intempéries ou de la faune, ce qui minimise le risque de les endommager accidentellement.

Q : Comment enterrer les câbles à fibre optique ?

R : Lors de l'installation d'un câble à fibre optique souterrain, il existe deux méthodes. La première méthode consiste à placer le câble dans un conduit enterré et la seconde consiste à enterrer le câble directement sous terre.

Q : Quels facteurs doivent être pris en compte lors de l’enfouissement direct de câbles à fibre optique ?

R : Lors de l'enfouissement direct d'un câble à fibre optique, une attention particulière doit être portée au rayon de courbure minimal du câble et à sa résistance maximale à la traction. Il faut également tenir compte de la température d'installation et de la nécessité d'éviter que les câbles ne se tordent pendant l'installation. Les câbles à fibre optique doivent être enterrés sous la ligne de gel. Cette profondeur peut varier en fonction de l'emplacement géographique de l'installation.

Q : Puis-je personnaliser une structure spéciale de câble à fibre optique à enfouissement direct ?

R : Oui. Nous aurons un ingénieur de processus dédié qui interagira avec vous pour comprendre la situation spécifique et vous donner nos conseils de production.
