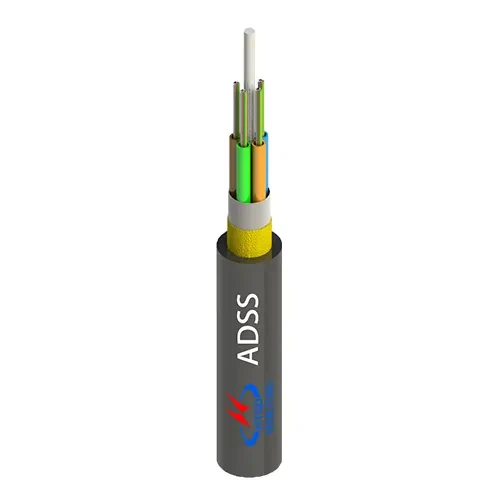

AERIAL-Gaine simple multitube tout-ADSS sec

AERIAL-Multitube Single Jacket All-Dry ADSS

AERIAL-Multitube Single Jacket All-Dry ADSS.

AERIAL-Multitube Single Jacket All-Dry ADSS Oblique view

AERIAL-Multitube Single Jacket All-Dry ADSS top view

Détails:

Le câble présente une construction toronnée à tube lâche à gaine unique. Le noyau est uniformément renforcé avec du fil aramide et une gaine PE est extrudée pour former le câble optique ADSS. Le câble adopte une conception entièrement sèche, avec deux fils bloquant l'eau placés à l'intérieur de chaque tube lâche et deux fils bloquant l'eau enroulés autour de l'élément de force central en FRP. La couche externe de l'âme du câble offre d'excellentes performances longitudinales de blocage de l'eau-, tandis que la structure entièrement-sèche garantit que le câble reste propre, bien rangé et léger.

Envoyez demande

Télécharger

Description

Paramètres techniques

AERIAL-Gaine simple multitube tout-ADSS sec

AERIAL-Multitube Single Jacket All-Dry ADSS .@hengtongglobal

1-Membre de force centrale

2-Fibre optique

3-Fil bloquant l'eau

4-Tubes lâches

5-Ruban bloquant l'eau

Fil 6-aramide

7-Gaine extérieure

Caractéristiques du produit

Supporte une pose aérienne autoportante de courte portée (environ 150 m),-, éliminant l'installation de torons en acier, avec une efficacité de construction élevée.

Structure entièrement non métallique-de taille moyenne, pour éviter une forte érosion électrique et l'intrusion de la foudre dans l'environnement naturel, performances de sécurité élevées.

Armure en aramide renforcée, excellente résistance à la traction, bonne résistance à la pression latérale.

Le câble présente une construction entièrement sèche avec des fils-bloquant l'eau placés à l'intérieur de chaque tube lâche et autour de la résistance centrale du FRP.
membre, garantissant une manipulation propre, légère et-sans entretien.

Applications

Environnement électrique, zone sujette à la foudre

Performances de transmission par fibre optique

Fibre optique câblée

(dB/km)

62,5um

(850 nm/1 300 nm)

50um

(850 nm/1 300 nm)

G.652

(1310nm/1550nm)

G.655

(1550 nm/1625 nm)

Atténuation maximale

3.5/1.5

0.36/0.22

0.22/0.26

Valeur typique

3.0/1.0

0.35/0.21

0.21/0.24

Caractéristiques techniques

Nombre de fibres-durée	Rayon de courbure minimum(mm)		Diamètre du câble (mm)	Poids du câble (kg/km)	Résistance à la traction Terme MAT/RTS (KN)	Écraser Long/court terme (N/100mm)


	Pendant l'installation	Après l'installation
2~36-100m	25D	15D	9.5	67	2.0/5.0	300/1000
38~72-100m	25D	15D	9.7	72	2.0/5.0	300/1000
96-100m	25D	15D	11.1	98	2.5/6.3	300/1000
144-100m	25D	15D	13.5	148	3.5/9.0	300/1000

Remarques :

1.D désigne le diamètre du câble ;

2. Les paramètres ci-dessus sont des valeurs typiques ;

3. Les spécifications du câble peuvent être conçues selon les exigences du client.

Caractéristique environnementale

• Température de transport/stockage : -40 degrés à +70 degrés

Emballage et tambour

• Longueur standard : 2 000 m ; d'autres longueurs sont également disponibles.

• Les câbles sont emballés dans des fûts en bois, peuvent également être basés sur les exigences du client.
