Les câbles à fibres optiques transmettent les données sous forme d'impulsions lumineuses à travers des noyaux de verre, tandis que les connecteurs fournissent les interfaces de précision détachables qui relient les liaisons optiques. Ensemble, ils déterminent la perte d'insertion, la perte de retour, la bande passante et la distance de transmission de chaque réseau fibre -, depuis les lignes d'accès FTTH jusqu'aux dorsales de centre de données 400G/800G. Cet article couvre le fonctionnement de la transmission par fibre optique, les principaux types de câbles et de connecteurs, les paramètres de performances les plus importants et les considérations techniques pratiques pour l'installation et la maintenance.
Comment fonctionne la transmission par fibre optique

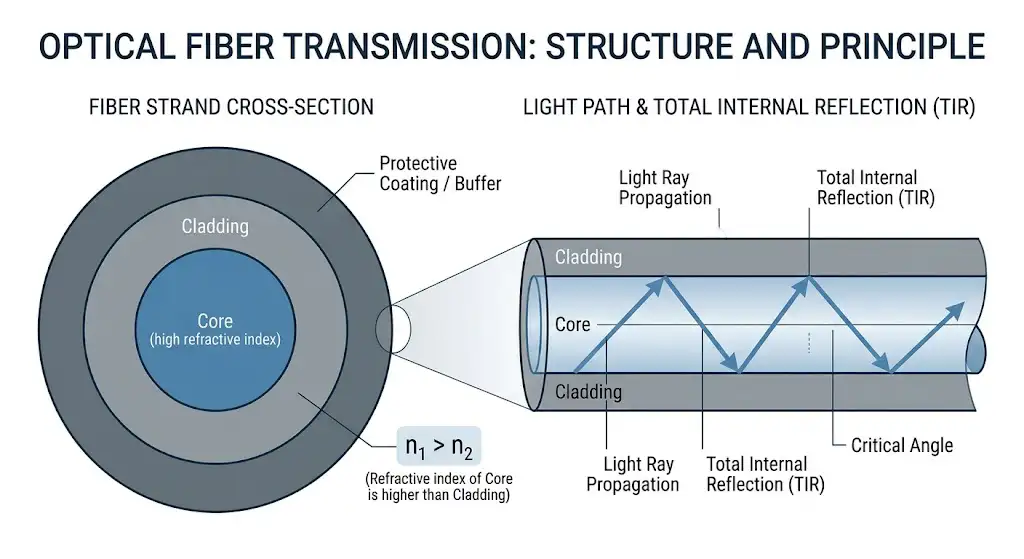

La fibre optique transporte les données grâce à la réflexion interne totale des signaux lumineux dans un noyau à base de silice-. Un brin de fibre standard comporte trois couches : le noyau, qui transporte la lumière ; le revêtement, qui a un indice de réfraction plus faible pour confiner la lumière à l'intérieur du noyau ; et un revêtement polymère qui protège le verre des contraintes mécaniques et des dommages environnementaux.
Contrairement aux câbles en cuivre, les fibres optiques sont insensibles aux interférences électromagnétiques (EMI) et aux interférences radiofréquences (RFI), présentent une atténuation du signal extrêmement faible et prennent en charge une bande passante bien plus grande. Une fibre monomode-fonctionnant à 1 550 nm ne perd généralement qu'environ 0,2 dB/km -, permettant une transmission sur des dizaines, voire des centaines de kilomètres sans régénération. Ces caractéristiques font de la fibre optique le seul support viable pour les communications longue-distance, haute-vitesse et grande-capacité. Pour en savoir plusmatériaux et construction des câbles à fibres optiques, consultez notre guide détaillé.
Types de câbles à fibre optique : mono-mode et multi-mode
Les câbles à fibre optique se répartissent en deux catégories en fonction de la façon dont la lumière se propage à travers le noyau : la fibre monomode-(SMF) et la fibre multi-mode (MMF). Chacun répond à des exigences distinctes en matière de distance et de bande passante.
Fibre monomode-(SMF)
La fibre monomode-a un diamètre de coeur de seulement 9 µm, prenant en charge un seul mode de transmission de la lumière. Son coefficient d'atténuation est faible -, généralement de 0,18 à 0,25 dB/km à 1 550 nm -, permettant une transmission longue-distance de 10 km à bien plus de 100 km. Les types SMF les plus courants définis parNormes ITU-Tinclure:
- G.652D-La fibre monomode standard-. Il élimine le pic d'eau à 1 383 nm, prend en charge le CWDM sur la fenêtre 1 310 à 1 625 nm et atteint une PMD inférieure à 0,2 ps/√km. G.652D est la valeur par défaut pour les réseaux fédérateurs, les réseaux métropolitains et la transmission longue distance-.
- G.655-Fibre décalée à dispersion non nulle-, développée à l'origine pour les systèmes longue distance DWDM-. Désormais largement remplacé par G.652D dans les nouveaux déploiements.
- G.657- Fibre insensible à la courbure-pour les environnements FTTH et intérieurs. G.657.A1 autorise un rayon de courbure minimum de 10 mm (contre 30 mm pour G.652D), tandis que G.657.A2 autorise des courbures jusqu'à 7,5 mm. Les sous-catégories G.657.A sont rétrocompatibles avec G.652D, simplifiant ainsi l'épissage lors des mises à niveau.
SMF est largement déployé dans les réseaux fédérateurs, les réseaux métropolitains,-la transmission longue distance et les réseaux extérieurs.Câble de dérivation FTTHinstallations. Explorez notregamme de produits fibre monomode-.
Fibre multimode-(MMF)
La fibre multi-mode a un diamètre de cœur plus grand de 50 µm (ou 62,5 µm dans l'ancien OM1), prenant en charge plusieurs modes d'éclairage simultanément. Bien que la distance de transmission soit limitée - généralement inférieure à 550 m, - le MMF se couple bien avec les émetteurs-récepteurs VCSEL (laser à émission de surface à cavité verticale-verticale-à faible coût), ce qui le rend rentable-pour les liaisons à courte portée-à haute vitesse-. Catégories MMF modernes classées sousISO/CEI 11801inclure:
- OM3-Fibre optimisée pour le laser-avec une bande passante modale effective (EMB) de 2 000 MHz·km à 850 nm. Prend en charge 10GBASE-SR jusqu'à 300 m et 40G/100GBASE-SR4 jusqu'à 100 m.
- OM4- Bande passante améliorée de 4 700 MHz·km à 850 nm. Étend 10GBASE-SR jusqu'à 400 m, 40GBASE-SR4 jusqu'à 150 m et 100GBASE-SR4 jusqu'à 100 m. La qualité MMF la plus largement déployée dans les nouvelles constructions de centres de données.
- OM5- Fibre multimode à large bande-(WBMMF) avec une longueur d'onde spécifiée supplémentaire à 953 nm pour le multiplexage par répartition en longueur d'onde courte-(SWDM), prenant en charge 40G/100G/400G sur moins de brins de fibre.
MMF est le premier choix pour le câblage interne des centres de données, les réseaux de campus et les interconnexions des salles d'équipement. Parcourez notreproduits de fibre multimodepour les options OM3, OM4 et OM5.
Structure de câble pour différents environnements
Au-delà du type de fibre, la construction du câble est essentielle. Les câbles à tampon serré-sont utilisés à l'intérieur pour plus de flexibilité et une terminaison facile. Les déploiements en extérieur utilisent des câbles libres-tubes, remplis de gel-remplis de gel ou d'eau sèche-bloqués avec armure pour les installations enfouies directement, dans des conduits ou aériennes - conçus pour résister à la pénétration d'humidité, aux charges de traction et aux forces d'écrasement.
Types de connecteurs à fibre optique et polissage de la face-
Les connecteurs de fibre optique sont des composants mécaniques de haute-précision qui créent des connexions détachables entre les fibres optiques. Leurs indicateurs de performance de base - perte d'insertion (IL), perte de retour (RL), durabilité et stabilité environnementale - affectent directement la qualité des liens. Un mauvais alignement, une contamination de la face d'extrémité ou des défauts structurels dégraderont ou interrompront la transmission optique.
Types de connecteurs courants
- Connecteur LC- Petit facteur de forme-avec une virole en céramique de 1,25 mm et un verrouillage push-pull. Permet deux fois la densité de ports de SC. Dominant dans les centres de données à haute densité-et interface standard pour les émetteurs-récepteurs 10G/25G/40G/100G.
- Connecteur SCVirole de - 2.5 mm avec raccord à pression-push-pull. Robuste, facile à résilier et rentable-. Largement utilisé dans l'accès aux télécommunications, les connexions FTTH ONT et les équipements PON.
- Connecteur FC- Vis filetée- sur accouplement offrant une excellente stabilité mécanique et résistance aux vibrations. Courant dans les instruments de test, les systèmes de transmission optique et les environnements industriels.
- Connecteur MPO/MTP- Connecteur réseau multi-fibres prenant en charge 8 à 72 fibres dans une seule virole. Indispensable pour la transmission optique parallèle dans les interconnexions de centres de données 400G/800G. Voir notreProduits MPO/MTP.
Fin-Polissage du visage : PC, UPC et APC
Le polissage de la face finale-détermine directement la perte de retour. Trois types sont en usage standard, régis parCEI 61755(géométrie de la face-d'extrémité) et CEI 61753 (grades de performance) :
- PC (contact physique)- Légère courbe convexe pour un contact direct. Perte de réflexion Supérieure ou égale à 40 dB. Largement remplacé par UPC dans les applications en mode unique-.
- UPC (Contact Ultra Physique)- Un polissage plus fin permettant d'obtenir une perte de retour supérieure ou égale à 50 dB. Valeur par défaut pour les liaisons de centre de données, de réseau local et de télécommunications numériques. Code couleur bleu.
- APC (Contact physique incliné)Extrémité inclinée de - 8 degrés-face redirigeant les réflexions vers le revêtement. Perte de réflexion Supérieure ou égale à 60 dB. Requis dans les systèmes CATV, PON/FTTH, DWDM et sensibles à la réflexion-. Codage couleur vert.
Important:Les connecteurs APC et UPC ne doivent jamais être accouplés. L'inadéquation de la géométrie provoque de graves pertes d'insertion et peut endommager les deux ferrules.
Paramètres de performance clés
Deux paramètres définissent la qualité optique de chaque connecteur et assemblage de câbles :
Perte d'insertion (IL)est la puissance optique perdue lorsqu'un signal passe à travers un connecteur, une épissure ou un composant. L'IL typique doit être inférieur à 0,3 dB pour les assemblages en usine et inférieur à 0,5 dB pour les terminaisons sur le terrain. Un IL inférieur préserve le budget de liaison et prend en charge une portée plus longue.
Perte de retour (RL)mesure la quantité de lumière réfléchie vers la source. Des valeurs RL absolues plus élevées signifient moins de réflexion. Les normes industrielles spécifient un RL minimum de 40 dB pour les connecteurs PC, 50 dB pour UPC et 60 dB pour les connecteurs APC. Une rétroréflexion excessive-déstabilise les lasers, augmente les taux d'erreur sur les bits et provoque une distorsion dans les systèmes analogiques.
D'autres paramètres critiques incluent le coefficient d'atténuation (dB/km), la bande passante (MHz·km pour MMF), la dispersion chromatique et la dispersion du mode de polarisation (PMD). Tout doit être vérifié parnormes de test des câbles à fibres optiquesavant l'acceptation.
Applications d'ingénierie : installation et maintenance
Même les meilleurs connecteurs et fibres optiques ne fonctionneront pas correctement sans des pratiques d'installation appropriées.
Le-nettoyage final du visage est la tâche la plus critique.Des particules de poussière aussi petites que 1 µm peuvent bloquer une partie significative du cœur de 9 µm d'une fibre monomode. Chaque connecteur doit être inspecté et nettoyé avant l'accouplement à l'aide de tampons-non pelucheux, de stylos de nettoyage IPA ou de nettoyants de type cassette-, puis vérifié avec un microscope à fibre à un grossissement de 200 × ou plus.
Le rayon de courbure doit être respecté.Le dépassement du rayon de courbure minimum introduit une perte de microcourbure. Pour les câbles monomode-standard, cette limite est généralement de 30 mm ; pour la fibre insensible à la courbure G.657.A1-, elle tombe à 10 mm.
Les limites de charge de traction ne doivent pas être dépassées.Tirer sur les câbles au-delà de leur force maximale nominale pendant l'installation peut étirer ou fissurer les fibres à l'intérieur du câble. Utilisez toujours un équipement de traction approprié et suivez les spécifications du fabricant.
Pour les projets-à grande échelle tels quedéploiements de connectivité du centre de données, les assemblages de câbles pré-connectorisés avec des performances testées en usine-réduisent le temps d'installation et minimisent le risque de contamination.
Foire aux questions
Quelle est la différence entre la fibre monomode-et la fibre multi-mode ?
La fibre monomode-a un cœur de 9 µm transportant un mode de lumière, prenant en charge la transmission de 10 km à plus de 100 km. La fibre multi-mode possède un cœur de 50 µm transportant plusieurs modes, limitant la portée à quelques centaines de mètres mais utilisant des émetteurs-récepteurs VCSEL moins chers pour des liaisons à courte portée-rentables-.
Que signifient les valeurs de perte de retour PC, UPC et APC ?
PC atteint supérieur ou égal à 40 dB, UPC supérieur ou égal à 50 dB et APC supérieur ou égal à 60 dB. Des valeurs plus élevées signifient moins de rétro-réflexion-. La face d'extrémité inclinée à 8 degrés d'APC-est le meilleur choix pour les systèmes sensibles à la réflexion-tels que PON, CATV et DWDM.
Les connecteurs APC et UPC peuvent-ils être connectés ensemble ?
Non. Les faces d'extrémité inclinées et plates-créent un entrefer une fois accouplées, provoquant une perte d'insertion et des dommages physiques élevés. Faites toujours correspondre APC à APC et UPC à UPC.
Quelle est la portée maximale des fibres OM3 et OM4 ?
Pour 10GBASE-SR, OM3 prend en charge jusqu'à 300 m et OM4 jusqu'à 400 m. Pour 100GBASE-SR4 avec connecteurs MPO, OM3 atteint 70 m et OM4 atteint 100 m, comme défini par les normes Ethernet IEEE 802.3.
Pourquoi le nettoyage-des extrémités est-il si important ?
La contamination est la principale cause de défaillance des connecteurs de fibre optique. Une seule particule de poussière sur le noyau peut augmenter considérablement la perte d’insertion. Chaque connecteur doit être nettoyé et inspecté avant chaque accouplement.
