Quel câble fibre ADSS convient aux installations
Le choix du bon câble à fibre optique ADSS dépend de trois facteurs critiques : la longueur de la portée, l'environnement de tension et les conditions climatiques. Les installations inférieures à 110 kV utilisent généralement des câbles à gaine PE-standard, tandis que 220 kV et plus nécessitent des gaines AT (anti-suivi) pour éviter les arcs à bande sèche-. La longueur de la travée détermine si vous avez besoin de conceptions à-enveloppe simple pour des distributions plus courtes (moins de 350 pieds) ou d'une construction à double-enveloppe pour les travées de transmission- dépassant 1 000 pieds.
Le choix ne concerne pas seulement les spécifications. Une analyse de l'industrie de 2024 montre que les arcs à bande sèche- restent la principale cause de pannes sur les lignes à haute tension-, avec même quelques incidents d'arc provoquant de graves dommages permanents à la gaine. Cela rend le choix de la gaine sans doute plus critique que la résistance à la traction pour de nombreuses installations.
Sélection de câbles à fibre optique ADSS par niveau de tension
Le niveau de tension crée la différenciation la plus significative dans la sélection des câbles ADSS, car il a un impact direct sur la contrainte électrique sur la gaine du câble.
Installations basse à moyenne tension (inférieures à 110 kV)
Pour les installations sur lignes 110 kV, le potentiel spatial ne doit pas dépasser 15 kV au point de suspension. Les gaines standard en polyéthylène (PE) gèrent efficacement ces environnements car les contraintes du champ électrique restent gérables. Ces câbles coûtent 15-25 % de moins que les alternatives résistantes aux rails et fonctionnent de manière fiable lorsqu'ils sont correctement positionnés sur la tour.
Les réseaux de distribution entrent généralement dans cette catégorie. L'environnement électrique plus léger permet aux installateurs de se concentrer principalement sur les exigences mécaniques plutôt que sur les risques de corrosion électrique. Les gaines en PE offrent une excellente résistance aux UV et à l'humidité, avec une durée de vie typique de 25 à 30 ans dans ces applications.
Lignes de transport haute tension (110-220 kV)
Sur les lignes 220 kV, le potentiel spatial ne doit pas dépasser 20 kV, et les gaines anti-pistage deviennent obligatoires pour les lignes 110 kV et plus. L'augmentation de la tension crée des conditions dans lesquelles l'humidité à la surface du câble forme des chemins conducteurs. Lorsque ces chemins sèchent de manière inégale, des « bandes sèches » à haute résistance se forment aux points d'appui.
Les vestes résistantes aux traces contiennent du noir de carbone et d'autres additifs qui empêchent le dépôt de carbone qui conduit à l'érosion de la veste. Les gaines extérieures résistantes aux traces sont spécialement conçues pour les lignes de transport à haute tension avec des valeurs de potentiel spatial allant jusqu'à 25 kV. L'investissement dans des gaines AT évite les pannes catastrophiques qui peuvent survenir en quelques mois dans des environnements de tension difficiles.
Lignes à ultra-haute tension (au-dessus de 220 kV)
Les installations sur des lignes de transport de 330 kV, 500 kV ou plus nécessitent non seulement des gaines AT, mais également une sélection minutieuse des points de suspension et souvent des anneaux anti-corona supplémentaires. Les arcs en bande sèche- deviennent beaucoup plus probables pour les câbles installés sous des lignes de transmission à tension de 220 kV et plus.
Le champ électrique varie du maximum à mi--portée à zéro sur les supports mis à la terre. Les installateurs doivent utiliser un logiciel de calcul de champ électromagnétique pour identifier les zones de champ faible-sur les tours. Il ne suffit pas de spécifier simplement le bon câble.-le placement détermine si l'installation réussit ou échoue au cours de ses premières années.
La longueur de la travée détermine la conception structurelle
La conception mécanique varie considérablement en fonction des distances que les câbles doivent parcourir entre les structures de support.
Distribution à courte portée (moins de 350 pieds)
Les conceptions à gaine unique sont destinées aux longueurs de poteaux-à-plus courtes dans les environnements de distribution. Flex-Span et les produits similaires utilisent une seule couche de protection, réduisant ainsi le diamètre et le poids. Cela est important car les poteaux de distribution ont une capacité de charge inférieure à celle des pylônes de transmission.
Ces câbles intègrent généralement 6 à 144 fibres avec des valeurs de traction de 600 à 3 000 livres. Les éléments de renfort en fil d'aramide fournissent un support adéquat pour des portées de 100 à 350 pieds tout en gardant le câble suffisamment léger pour éviter les problèmes de charge sur les poteaux. Les pinces tangentes fonctionnent efficacement dans ces applications lorsque les changements d'angle restent inférieurs à 15 degrés.
Applications à moyenne portée (350 à 1 200 pieds)
Les installations à travée standard nécessitent une construction plus robuste. Les câbles ADSS sont conçus pour être suffisamment solides pour permettre d'installer des longueurs allant jusqu'à 700 mètres entre les tours de support. Cela se traduit par un maximum d'environ 2 300 pieds, bien que les installations pratiques dépassent rarement 1 200 pieds sans supports intermédiaires.
Les conceptions à double-veste offrent la résistance nécessaire. La gaine intérieure protège les fibres tandis que la gaine extérieure résiste aux contraintes environnementales et aux charges mécaniques. La teneur en fil d'aramide augmente considérablement, avec des indices de traction atteignant 8 000 à 15 000 livres. Cette résistance supplémentaire empêche un affaissement excessif sous la charge de glace tout en maintenant des niveaux de tension acceptables.
Transmission à longue portée (plus de 1 200 pieds)
Les installations à longue portée peuvent dépasser 1 000 mètres, avec des portées maximales supérieures à 1 000 mètres possibles avec une conception appropriée. Ces applications poussent les câbles ADSS jusqu’à leurs limites mécaniques. Le diamètre du câble augmente jusqu'à 16-20 mm pour s'adapter au renforcement requis.
Les concepteurs doivent tenir compte des pires scénarios de chargement : accumulation maximale de glace, vent fort et température minimale se produisant simultanément. Un logiciel professionnel de calcul de travée devient obligatoire. Les câbles ne doivent pas s'affaisser suffisamment pour créer des violations de jeu, mais une tension excessive accélère la fatigue. Les câbles doivent être conçus pour les pires combinaisons de température, de charge de glace et de vent.
Critères de sélection environnementale pour le câble à fibre ADSS
La géographie et le climat influencent considérablement les performances optimales du câble ADSS.
Zones côtières et à forte-contamination
Les conditions humides à proximité d’installations industrielles ou d’eau salée ont des effets plus graves sur la résistance de la veste que la pluie ou le brouillard d’eau douce. Les dépôts de sel créent des couches superficielles hautement conductrices qui augmentent considérablement le courant de fuite et le risque de formation de bandes sèches.
Les installations côtières à moins de 10 miles d'eau salée nécessitent des vestes AT quel que soit le niveau de tension. La combinaison du brouillard salin et de l'humidité normale crée des contraintes électriques agressives, même sur les lignes de distribution de 35 kV. Les bobines anti-corona aux points de suspension ajoutent une autre couche de protection en réduisant l'intensité du champ électrique de surface.
Les zones industrielles émettant des produits chimiques sont confrontées à des défis similaires. Les contaminants acides et alcalins accélèrent la dégradation des polymères. La sélection de câbles avec des formulations de gaines améliorées prolonge la durée de vie de 15 à 20 ans à 25 à 30 ans dans ces environnements exigeants.
Régions à températures extrêmes
Les câbles ADSS doivent fonctionner sur des plages de températures généralement comprises entre -40 degrés et +70 degrés pour s'adapter aux zones climatiques extrêmes. Le défi ne réside pas seulement dans les extrêmes, mais aussi dans le cycle entre eux. Les variations quotidiennes de température provoquent une expansion et une contraction qui créent des micro-mouvements dans le câble.
Les tubes tampons remplis de gel-gèrent mieux les cycles de température que les conceptions à noyau sec dans les climats extrêmes. Le gel absorbe certains mouvements et empêche les dommages aux fibres dus à la compression lors des coups de froid. Cependant, le gel ajoute du poids, ce qui est important pour les calculs de portée.
Les installations dans l’Arctique et dans le désert sont toutes deux confrontées à des problèmes d’exposition aux UV. Les vestes extérieures résistantes aux UV-sont spécialement conçues pour résister aux dommages causés par l'irradiation solaire. La charge de noir de carbone dans la gaine offre une photo-protection, empêchant la rupture de la chaîne polymère qui conduit à la fragilité et à la fissuration.
Zones de vent fort et de charge de glace
Sur de longues portées où les services publics subissent un galop des conducteurs causé par des vents violents et soutenus, des amortisseurs peuvent également devoir être installés sur le câble ADSS. Les vibrations éoliennes induites par le vent-créent des oscillations à haute-fréquence qui provoquent de la fatigue aux points de suspension.
L'accumulation de glace multiplie plusieurs fois le poids du câble. Un câble conçu pour 0,5 pouce de glace radiale pourrait voir son poids tripler lors de tempêtes de verglas. Cela affecte non seulement le câble, mais également la charge des poteaux et des pylônes. Les installateurs doivent vérifier que les structures peuvent gérer les charges les plus défavorables avant de spécifier de longues portées.
Les amortisseurs anti-vibrations deviennent obligatoires sur les portées dépassant 600 pieds dans les zones de vent-fort. Ces dispositifs absorbent l'énergie vibratoire, empêchant ainsi la fatigue du métal dans les fils d'aramide qui conduit à une éventuelle défaillance du câble. L'investissement dans des amortisseurs coûte bien moins cher que le remplacement d'un câble défectueux.
Nombre de fibres et architecture réseau
Le nombre de fibres nécessaires détermine le choix des câbles au-delà de la simple capacité.
Faible nombre de fibres (6 à 48 fibres)
Un faible nombre de fibres permet les conceptions les plus flexibles. Les tubes remplis de gel-oscillent-inversement pour permettre un accès à mi-portée-avec des câbles prenant en charge jusqu'à 288 fibres. Avec seulement 6 à 48 fibres, les conceptions à tube central fonctionnent efficacement, simplifiant l'épissage et réduisant le diamètre du câble.
Ces câbles conviennent aux déploiements ruraux et aux constructions initiales de réseaux où les projections de croissance restent incertaines. Le diamètre plus petit réduit la charge du vent et facilite la manipulation lors de l'installation. Le rayon de courbure minimum diminue, permettant un routage plus serré autour des obstacles.
Les réseaux de distribution démarrent souvent avec des câbles à 24 ou 48 fibres, réservant ainsi la moitié de la capacité pour une croissance future. Cela évite d'avoir à installer des câbles supplémentaires à mesure que le réseau s'étend, ce qui s'avère bien plus coûteux que l'utilisation de la capacité excédentaire de l'installation d'origine.
Nombre de fibres moyen (48-144 fibres)
Cette gamme représente la solution idéale pour la plupart des applications de services publics et de télécommunications. La construction toronnée en tube lâche devient la norme, avec 6-12 fibres par tube tampon. La structure toronnée offre une étanchéité supérieure et offre des méthodes d'installation plus flexibles, ce qui rend ce type de câble plus adapté aux applications à grande portée.
La conception multi-tube permet un accès sélectif à la fibre sans perturber l'ensemble du câble. Les techniciens peuvent ouvrir un seul tube tampon pour le raccorder tout en laissant les autres intacts. Cette modularité s'avère précieuse pour le déploiement progressif du réseau et simplifie le dépannage.
Le poids et le diamètre augmentent proportionnellement au nombre de fibres, ce qui nécessite des calculs minutieux de la portée. Un câble à 144 fibres pèse environ trois fois plus qu'un câble équivalent à 24 fibres, ce qui a un impact significatif sur les exigences en matière d'affaissement et de tension.
Nombre élevé de fibres (144-288 fibres)
Les conceptions à gaine unique peuvent accueillir jusqu'à 288 fibres dans des tubes remplis de gel-, bien que ces installations nécessitent une planification minutieuse. Le diamètre du câble atteint 16 à 20 mm, créant une charge de vent importante. Seuls les pylônes de transmission et les poteaux électriques renforcés peuvent supporter ces câbles sur des portées significatives.
La construction en fibres de ruban devient attrayante à des titres élevés. Douze-rubans de fibres empilés dans un tube central permettent d'obtenir 288 fibres dans des conceptions remarquablement compactes. L’épissage par fusion de masse accélère l’installation, ce qui est important lors du déploiement de centaines de fibres. Le compromis-se traduit par une flexibilité réduite et des exigences de compétences plus élevées pour les équipes d'épissage.
Un grand nombre de câbles-est judicieux pour les routes principales et les corridors à grande capacité-, mais s'avère inutile pour la distribution. Le surcoût de 40 à 60 % par rapport aux alternatives à 144 fibres ne se justifie que lorsque l'utilisation des capacités dépasse 60 % dans un délai de cinq ans.
Considérations sur la méthode d'installation
La manière dont le câble sera installé influence la conception la plus performante.
Conditions requises pour l'installation d'une-ligne en direct
Le câble ADSS peut être installé à l'aide de méthodes de ligne-sous tension sur une ligne de transmission sous tension. Cette fonctionnalité est à l'origine d'une grande partie de l'adoption de l'ADSS, car les services publics d'électricité ne peuvent pas se permettre des pannes de plusieurs -jours pour les projets de télécommunications.
Les travaux sous tension-en ligne exigent que toute-construction diélectrique-tous les composants métalliques créent des risques de sécurité inacceptables. Le câble doit rester à des distances de sécurité des conducteurs sous tension pendant l'installation. Si la tension de ligne est de 230 kV ou plus, la mise à la terre des poulies peut être nécessaire lors de l'installation.
Les équipes d’installation ont besoin d’une formation et d’un équipement spécialisés. Les tendeurs de roue Bull avec surveillance constante de la tension évitent les dommages lors des tractions. Les poignées en treillis métallique répartissent la force de traction sur les éléments de renfort en aramide du câble sans écraser la gaine extérieure. Ces exigences ajoutent 15-25 % aux coûts d'installation par rapport aux travaux hors tension.
Applications aériennes ou applications de conduits
Bien que l'ADSS soit principalement destiné aux installations aériennes, certaines conceptions fonctionnent dans des systèmes de conduits. Les câbles Flex-Span ADSS sont conçus pour les lignes électriques de distribution aérienne ainsi que pour les applications de conduits souterrains. La structure autoportante-s'avère inutile dans les conduits, mais la propriété entièrement-diélectrique et la gaine robuste offrent toujours de la valeur.
Les installations de conduits éliminent l’exposition aux UV, la charge de glace et le stress du vent. Cela permet d'utiliser des conceptions plus légères avec des indices de traction inférieurs. Le même câble conçu pour des portées aériennes de 400 pieds peut supporter des tractions de conduits de 2 000 pieds, car la contrainte de flexion devient la principale limitation plutôt que la charge de traction.
Les itinéraires hybrides qui passent du aérien au conduit sont confrontés à des défis uniques. Le câble doit gérer les deux environnements, nécessitant généralement des spécifications de qualité supérieure-dans l'ensemble. Les points de transition doivent être soigneusement scellés pour empêcher les infiltrations d’eau des sections souterraines qui migrent vers les travées aériennes.
Rénovation versus nouvelle construction
La nouvelle construction de ligne électrique permet un placement ADSS optimal. Les concepteurs peuvent spécifier des points de suspension dans les zones à faible champ électrique et garantir un espacement adéquat par rapport aux conducteurs de phase. L'emplacement le plus favorable pour l'installation sur des structures de support est une zone de tension de champ relativement faible, qui peut être déterminée à l'aide de programmes de calcul de tension de champ électromagnétique.
Les installations de rénovation fonctionnent dans la géométrie de la tour existante. Cela oblige souvent à des compromis. Les points de suspension peuvent se trouver dans des zones de champ électrique sous-optimales, nécessitant des spécifications de gaine améliorées pour compenser. Un dégagement limité peut nécessiter des portées plus courtes ou des supports intermédiaires.
Le chevauchement des câbles existants offre une autre option de mise à niveau. Tous les câbles doivent être solidement arrimés au messager et aux câbles, sans câbles suspendus lâches le long de la travée. Cette approche permet un déploiement rapide mais limite la taille des câbles et augmente la charge de vent sur les structures de support.
Compromis entre types de construction-
L'architecture de câble interne crée des profils de performances distincts.
Conception du tube central
De grands tubes simples contenant toutes les fibres conviennent aux portées courtes à moyennes dans des environnements bénins. La simplicité de fabrication réduit les coûts de 10 à 15 % par rapport aux alternatives échouées. La conception du tube central offre une excellente protection des fibres dans le noyau tout en simplifiant l'accès sur le terrain.
Les limitations du nombre de fibres constituent le principal inconvénient. La construction de tubes centraux devient peu pratique au-delà de 48 à 72 fibres en raison de contraintes de diamètre. La conception concentre également toutes les fibres en un seul endroit, ce qui signifie que toute pénétration du tube compromet l'ensemble du câble.
Le blocage de l'eau dans les conceptions à tube central utilise généralement une poudre super-absorbante plutôt qu'un gel. Cela réduit le poids mais réduit la mobilité des fibres dans le tube. L'expansion et la contraction induites par la température- peuvent créer une contrainte de fibre plus élevée par rapport aux alternatives remplies de gel-.

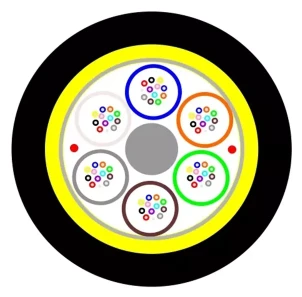

Construction de tubes lâches échoués
La structure toronnée garantit des performances d'étanchéité et propose davantage de méthodes de pose, avec une longueur de fibre plus longue, ce qui rend ce type plus adapté aux applications à grande-portée. Plusieurs tubes tampons torsadés en hélice autour d'un élément de renforcement central répartissent les fibres sur toute la section transversale du câble-.
Chaque tube contient 6 à 12 fibres en gel, offrant une protection individuelle et permettant un accès sélectif. Le modèle de câblage s'adapte à la flexion et au cintrage du câble sans concentrer la contrainte sur une seule fibre. Cela s’avère essentiel pour les longues distances qui subissent des mouvements importants dus au vent et aux changements de température.
La complexité de fabrication et les coûts de matériaux plus élevés ajoutent 15 à 20 % aux prix des conceptions de câbles à fibre optique ADSS avec construction toronnée. Le plus grand diamètre augmente la charge du vent. Ces pénalités ne se justifient que lorsque les conditions d'installation exigent les performances supérieures fournies par les conceptions toronnées.
Architecture du ruban
Les rubans de fibres-haute densité-généralement 12 fibres laminées ensemble-permettent d'obtenir des câbles compacts à grand nombre de-fibres-. Une autre version consiste en un grand tube central contenant plusieurs structures plates et minces appelées rubans de fibres, avec 6 ou 12 fibres laminées entre des couches de matériau semblable à un ruban.
L'épissage par fusion de masse transforme la rentabilité des installations avec un nombre élevé de fibres. Les épisseuses peuvent fusionner 12 fibres simultanément plutôt qu'individuellement, réduisant ainsi les temps d'épissure de 60 à 75 %. Cela est particulièrement important sur les troncs de 288 fibres où l'épissage traditionnel peut prendre des jours.
La rigidité des rubans crée des problèmes de manipulation. Le rayon de courbure minimum augmente par rapport aux conceptions à tubes lâches. Les techniciens ont besoin d’un équipement et d’une formation spécialisés pour l’épissage des rubans. Les installations rurales disposant de ressources techniques limitées évitent souvent les câbles plats malgré leurs avantages en termes de densité.
Exigences de compatibilité matérielle
La sélection des câbles se connecte directement aux spécifications du matériel d'installation.
-Matériel pour impasse et suspension
Les raccords utilisés avec le câble ADSS peuvent être du type à tension utilisé dans les impasses-où le câble se termine ou change de direction, ou du type à suspension retenant uniquement le poids de la travée avec une tension transmise à travers la travée suivante. Le matériel de tension doit correspondre précisément au diamètre du câble et à la résistance à la traction.
L’utilisation de pinces de tension sous-dimensionnées provoque une concentration de contraintes qui endommage les fils aramide. Les poignées surdimensionnées risquent de ne pas s'enclencher correctement, ce qui entraînerait le glissement du câble. Les fabricants fournissent des tableaux de compatibilité spécifiant quel matériel fonctionne avec quels modèles de câbles. -s'écartant de ces spécifications annule les garanties et crée des risques pour la sécurité.
Une pince tangente est utilisée comme matériel de fixation de câble uniquement sur des portées inférieures à 100 mètres lorsque l'angle de changement, horizontal ou vertical, est inférieur à 15 degrés. Au-delà de ces limites, les préhensions à pleine tension deviennent obligatoires. Cela influence la sélection des câbles pour les itinéraires avec des changements de direction fréquents.
Composants de contrôle des vibrations
Les vibrations éoliennes induites par le vent peuvent être un facteur sur des portées plus longues, car les câbles ADSS sont légers, ont une tension relativement élevée et peu d'auto-amortissement-. Des amortisseurs anti-vibrations se fixent à proximité des points de suspension pour absorber les oscillations à haute-fréquence.
Les spécifications des amortisseurs doivent correspondre aux caractéristiques du diamètre, du poids et de la portée du câble. Des amortisseurs mal dimensionnés ne parviennent pas à contrôler les vibrations ou créent leurs propres concentrations de contraintes. Le besoin d'amortisseurs ajoute 150 -300 $ par travée aux coûts du projet, ce qui est pris en compte dans la sélection des câbles pour les applications à longue portée.
Des tiges de renfort protègent le câble là où le matériel est fixé. Les accessoires ne doivent pas être fixés directement sur le câble mais plutôt sur des tiges de renfort pour protéger le câble des dommages électriques et mécaniques. La longueur et la rigidité des tiges varient en fonction du diamètre du câble, ce qui crée un autre facteur de compatibilité matérielle.
Matrice de sélection des matériaux de gaine pour les câbles ADSS
Au-delà des désignations PE et AT, les formulations des gaines varient de manière subtile mais importante.
Polyéthylène standard (PE)
Les composés PE noirs avec charge de carbone offrent une protection UV de base et une durabilité mécanique. Ces vestes supportent des températures allant de -40 degrés à +70 degrés tout en résistant à l'infiltration d'humidité. Les coûts des matériaux restent faibles et les caractéristiques d'extrusion permettent une fabrication cohérente.
Le PE devient cassant après une exposition prolongée aux UV dans des installations à haute-altitude ou dans le désert. Cinq à sept années de lumière solaire intense commencent à briser les chaînes de polymères, entraînant des fissures en surface et éventuellement des fissures. Dans les climats tempérés et à basse altitude, les câbles à gaine PE dépassent régulièrement la durée de vie de 25 ans.
La résistance chimique s'avère adéquate pour la plupart des environnements. Le PE résiste aux pluies acides et à la contamination atmosphérique industrielle générale. L'exposition aux produits pétroliers, aux solvants ou aux bases fortes accélère la dégradation, mais de telles conditions se produisent rarement dans les installations aériennes.
Composés anti-suivi (AT)
Pour une installation sur des lignes à haute tension-jusqu'à 275 kV, une gaine résistante aux rails-en option est disponible pour protéger contre les dommages causés par les arcs à bande sèche-. Les formulations AT intègrent des charges conductrices qui empêchent le suivi du carbone responsable de l'érosion de la gaine.
Le bilan matière s’avère critique. Une conductivité trop élevée crée des problèmes de courant de fuite. Une conductivité insuffisante n’empêche pas le suivi. Les fabricants protègent soigneusement leurs formulations, car de petites variations dans la charge en charge affectent considérablement les performances.
Les gaines AT coûtent 25 -40 % de plus que le PE standard, mais évitent les pannes qui détruisent les câbles. Le retour sur investissement devient évident dans les applications haute tension. Certains services publics imposent des gaines AT sur toutes les lignes au-dessus de 66 kV, quelle que soit la contrainte de champ calculée, les considérant comme une assurance contre des conditions inattendues.
Formulations environnementales améliorées
Les composés spécialisés répondent à des applications de niche. Les câbles côtiers utilisent des formulations résistantes au sel-avec des barrières améliorées contre l'humidité. Les vestes pour climat froid- maintiennent une flexibilité jusqu'à -50 degrés ou -60 degrés, empêchant ainsi les fissures pendant les hivers arctiques. Les formulations Desert intègrent des stabilisants UV supplémentaires pour les environnements de photodégradation extrêmes.
Ces composés spéciaux ajoutent 15 à 30 % aux coûts des câbles mais s'avèrent essentiels dans des conditions extrêmes. Une gaine PE standard pendant les étés du Golfe Persique (température ambiante de 55 degrés, chauffage solaire plus élevé) tombe en panne dans un délai de 5 à 7 ans. Les composés améliorés prolongent cette durée à 20-25 ans, justifiant leur prime.
Les variantes ignifuges (FR) sont destinées aux installations à proximité d'installations industrielles ou dans des zones sujettes aux incendies de forêt. Les composés FR s'auto-éteignent automatiquement lorsque les sources d'inflammation sont supprimées, empêchant ainsi la propagation du feu transporté par les câbles. Les exigences du code du bâtiment imposent parfois des spécifications FR, même pour les câbles aériens extérieurs.
Coût-Stratégies d'optimisation des performances
Équilibrer les spécifications et les contraintes budgétaires nécessite une analyse systématique.
Sur-Spécification versus Bon-Dimensionnement
La tentation d’« acheter le meilleur » entraîne souvent des dépenses inutiles. Les câbles ADSS standard s'adaptent à des longueurs de portée allant jusqu'à 3 500 pieds avec des conceptions à double gaine offrant une protection supplémentaire pour des portées plus longues et des exigences de résistance plus élevées. Mais l'installation d'un câble de transmission-sur des portées de distribution de 200 pieds gaspille 40 à 50 % du budget.
Le bon-dimensionnement signifie faire correspondre les spécifications aux conditions réelles avec une marge raisonnable. Une portée de 500-pieds dans un environnement de 35 kV nécessite peut-être une résistance à la traction de 4 000-livres. Spécifier un câble de 12 000 livres « pour la pérennité » ajoute des coûts sans avantages : les poteaux ne peuvent pas supporter de plus longues portées et les conditions électriques ne changeront pas.
Une ingénierie conservatrice suggère une marge de spécification de 20 à 25 % au-dessus des exigences calculées. Cela tient compte des erreurs d'installation, des chargements inattendus et des tolérances de fabrication. Au-delà de cette marge, une résistance supplémentaire ne fait qu’ajouter du poids et du coût.
-Analyse des coûts du cycle de vie
Le coût initial du câble ne représente que 30 à 40 % du coût total installé en incluant la main d'œuvre, le matériel et l'équipement. Choisir un câble moins cher pour économiser 5 000 $ n’a aucun sens s’il doit être remplacé dans 12 ans, contre 25 ans pour de meilleures alternatives.
La durée de vie typique d'un câble ADSS est généralement de 25 à 30 ans, en fonction des conditions environnementales et d'une installation appropriée. Le calcul de la valeur actuelle nette des coûts de remplacement modifie l’équation économique. Un câble coûtant 30 % de plus avec une durée de vie deux fois plus longue offre un coût de cycle de vie 40 % inférieur-.
L’accès à la maintenance affecte considérablement l’économie. Les installations à longue portée-au-dessus des rivières, des autoroutes ou des terrains difficiles rendent les réparations coûteuses. Dépenser davantage au départ pour des câbles robustes qui nécessitent moins de maintenance optimise le coût total de possession.
Volume et calendrier du projet
Les quantités minimales de commande pour ADSS commencent généralement à 4 kilomètres, avec des délais de livraison de 7 jours pour les petites commandes et de 10 à 20 jours pour les quantités dépassant 100 kilomètres. La consolidation des achats permet d'obtenir des remises sur volume de 15 à 25 % sur les commandes de plus de 50 kilomètres.
Le calendrier du projet influence les prix. Les fabricants de câbles mènent des campagnes de production pour des conceptions spécifiques. Passer une commande lors de ces campagnes réduit les coûts de 10 à 15 % par rapport aux séries de production personnalisées. Les délais de livraison sont également réduits de 8 à 12 semaines à 4 à 6 semaines pour les produits de la campagne.
La standardisation d'un nombre réduit de types de câbles sur l'ensemble d'un réseau de services publics permet une meilleure gestion des stocks et une meilleure formation des techniciens. Bien que chaque installation puisse avoir des spécifications optimales légèrement différentes, l’utilisation de trois à quatre conceptions standards simplifie la logistique et réduit les coûts globaux du programme.
Arbres de décision des scénarios d'installation
Différentes applications nécessitent des approches de sélection distinctes.
Réseaux de distribution urbains
Des portées courtes (150-350 pieds), une tension modérée (12-35 kV) et une infrastructure dense caractérisent la distribution urbaine. Les conceptions à gaine unique avec 48 à 72 fibres répondent à la plupart des exigences. Les vestes en PE suffisent sauf en cas de proximité côtière ou de contamination industrielle.
Les installations urbaines sont confrontées à des défis uniques. De nombreux points de fixation créent davantage d'exigences en matière de matériel de suspension. Les arbres et les bâtiments créent des contraintes de dégagement. Des considérations esthétiques conduisent parfois à choisir des câbles de plus petit diamètre, même lorsqu'ils ne sont pas nécessaires d'un point de vue technique.
Les exigences en matière de permis dans les municipalités précisent souvent des-matériaux ignifuges. Cela ajoute 10-15 % aux coûts du câble mais s'avère non-négociable. Les codes locaux remplacent l'optimisation technique, obligeant la sélection de produits conformes, quels que soient les compromis en termes de performances.
Déploiement du haut débit en milieu rural
L'expansion rapide des réseaux de télécommunications, entraînée par l'augmentation de la consommation de données mobiles et le déploiement de la technologie 5G, a considérablement accru la demande de câbles ADSS, idéaux pour les installations urbaines et rurales en raison de leur capacité à résister à des conditions environnementales difficiles. Les déploiements ruraux mettent l'accent sur de longues portées, un nombre réduit de fibres et un accès minimal pour la maintenance.
Des portées de 600 -1 200 pieds entre les poteaux réduisent les coûts d'infrastructure dans les zones peu peuplées. Les câbles à double-gaine avec des indices de traction de 6 000 à 10 000 livres s'adaptent à ces distances. La propriété entièrement diélectrique permet une installation sur des lignes électriques existantes sans modifications importantes.
Le nombre de fibres de 24-48 convient à la densité rurale, la moitié étant réservée à la croissance. L’accent n’est plus mis sur la capacité, mais sur l’accès à la fibre et sur les zones mal desservies, qui importe bien plus que la maximisation de la densité. Les conceptions de câbles à fibre optique ADSS robustes qui survivent avec un minimum de maintenance pendant 25+ ans optimisent la rentabilité là où les interventions de techniciens coûtent entre 500 et 800 $ par déplacement.
Systèmes de communication par ligne de transmission
Les lignes de transmission haute-tension utilisent des câbles ADSS car leur construction non métallique-offre une immunité aux interférences électromagnétiques et permet une installation à proximité de conducteurs haute-tension. Les entreprises de services publics les déploient pour le SCADA, le relais de protection et les communications opérationnelles.
La fiabilité dépasse le coût dans les applications de transmission. Les pannes du système mettent en danger la stabilité du réseau et coûtent des millions en perte de revenus. Les câbles gainés AT deviennent la norme, quelle que soit la contrainte de champ calculée. La double redondance des chemins de fibre garantit que la communication survit aux dommages causés aux câbles.
Le nombre de fibres varie généralement de 24 - 96, prenant en charge plusieurs applications. Des paires de fibres séparées assurent la protection (priorité la plus élevée), le SCADA (priorité moyenne) et le téléphone/données (priorité la plus basse). Cette ségrégation empêche le trafic de moindre priorité d'interférer avec les signaux de protection critiques.
Intégration des énergies renouvelables
Les projets éoliens et solaires nécessitent des connexions aériennes par fibre optique à des altitudes élevées des lignes de transmission. Les parcs solaires et les installations éoliennes nécessitent une communication robuste pour la surveillance, le contrôle et la mesure des revenus.
Les extrêmes environnementaux mettent à l’épreuve le choix des câbles. Les installations solaires du désert sont confrontées à une exposition extrême aux UV et à des variations de température. Le vent offshore rencontre des embruns salés et des vents violents. Les parcs éoliens de montagne sont confrontés à la charge de glace et à l’exposition à la foudre.
Les conceptions modulaires permettant l’expansion du champ conviennent aux projets renouvelables. Les installations initiales pourraient utiliser 48 fibres, avec la possibilité d'ajouter des circuits à mesure que l'installation se développe. L'horizon de planification de 25 ans pour les projets renouvelables s'aligne bien sur la durée de vie de l'ADSS, amortissant les coûts des câbles tout au long de la durée de vie de l'installation.
Erreurs de sélection courantes et comment les éviter
Même les ingénieurs expérimentés commettent des erreurs évitables.
Ignorer les calculs de potentiel spatial
De nombreuses défaillances proviennent du fait que la tension nominale détermine à elle seule les exigences en matière de gaine. Afin d'éviter les tensions de champ élevées qui se produisent à proximité des conducteurs de phase, la position du câble ADSS doit être soigneusement étudiée avant de sélectionner l'emplacement où le câble sera installé sur les pylônes.
Potentiel spatial -la différence de tension entre le câble et la terre-varie en fonction de la position sur la tour et change considérablement en fonction des conditions d'humidité. Un câble positionné à proximité des conducteurs de phase peut subir un potentiel spatial de 30 kV sur une ligne de 220 kV, alors qu'un placement approprié réduit ce potentiel à 12 kV.
L'utilisation d'un logiciel de calcul de champ électromagnétique coûte entre 500 et 2 000 dollars, mais évite des pannes qui coûtent des dizaines de milliers de dollars en réparations et remplacements d'urgence. L'analyse prend 2 à 3 heures par type de tour et fournit des conseils de placement définitifs qui éclairent à la fois la sélection des câbles et les spécifications d'installation.
Sous-estimation de la charge de glace et de vent
Les câbles doivent être conçus pour les pires combinaisons de température, de charge de glace et de vent. L'utilisation de conditions moyennes plutôt que du pire scénario sur 50 -années- crée une sous-conception systématique. Une travée qui semble adéquate à 0,25 pouce de glace échoue à 0,75 pouce.
Les données météorologiques des aéroports et des stations météorologiques fournissent des extrêmes historiques. La charge de glace varie considérablement en fonction de l'altitude.-les installations en montagne peuvent voir 2 à 3 pouces de glace radiale, tandis que les vallées situées à 16 km dépassent rarement 0,5 pouce. L’expérience des services publics locaux fournit des conseils précieux au-delà des données météorologiques standard.
Les facteurs de sécurité sur les spécifications mécaniques doivent atteindre 2,5 - 3,0 × les charges calculées. Cela tient compte de la glace au-dessus des prévisions des services météorologiques, des événements de chargement combinés (glace et vent) et de la dégradation de la résistance liée à l'âge. Les câbles ne répondant pas aux exigences mécaniques le sont généralement lors d'événements météorologiques extrêmes, 5 à 15 ans après l'installation.
Surveiller les besoins d’expansion futurs
Les réseaux évoluent. La sélection de câbles basée uniquement sur les besoins immédiats nécessite souvent une augmentation de capacité dans un délai de 5 à 7 ans. L'installation d'un deuxième câble coûte 3 à 5 fois plus cher par fibre que le surdimensionnement adéquat du câble initial.
Une planification raisonnable du nombre de fibres ajoute une marge de capacité de 50 à 100 % sur des horizons de 10 ans. Un réseau nécessitant initialement 24 fibres devrait en déployer 48-72. Le coût supplémentaire des fibres supplémentaires ne représente que 30 à 40 % tout en permettant de doubler, voire de tripler la marge de capacité.
Les installations de conduits facilitent les augmentations futures, mais les installations aériennes bloquent essentiellement la capacité. Une fois qu'une travée est chargée de matériel et de câbles, l'ajout d'un autre câble nécessite une réinstallation presque-complète. Le deuxième câble interfère avec le premier, double la charge du vent et complique la maintenance.
Foire aux questions
Comment puis-je déterminer la longueur maximale de portée pour mon installation ?
La portée maximale dépend de la résistance à la traction du câble, de l'affaissement admissible et de la charge environnementale. Commencez par les tableaux de portée du fabricant correspondant à la valeur nominale de votre câble et aux charges de glace/vent attendues. Pour les portées dépassant les tableaux standards, utilisez un logiciel de calcul professionnel qui modélise les courbes caténaires dans le pire des cas-de charge. La plupart des services publics limitent les portées ADSS à 1 200 pieds comme maximum pratique, quelle que soit la résistance du câble, car des portées plus longues créent des problèmes de dégagement et de vibrations qui compensent les économies de coûts.
Puis-je utiliser le même câble ADSS pour les installations 69 kV et 230 kV ?
Techniquement oui, mais économiquement, cela n’a pas de sens. L'utilisation d'un câble fibre ADSS gainé AT-conçu pour 230 kV sur des lignes de 69 kV gaspille 25-40 % de votre budget en spécifications de gaine inutiles. Au lieu de cela, standardisez deux types de câbles : PE-gainé pour les installations inférieures à 110 kV et AT-gainé pour 110 kV et plus. Cela offre une protection appropriée tout en optimisant les coûts sur l’ensemble de votre réseau.
Quelle est la différence pratique entre les conceptions à noyau rempli de gel et celles à noyau sec ?
Les tubes tampons remplis de gel-utilisent de la vaseline pour bloquer la pénétration de l'eau et assurer la mobilité des fibres dans le tube. Cela fonctionne bien pour les installations présentant des températures extrêmes ou lorsqu’il existe un risque d’infiltration d’eau. Les conceptions à noyau sec utilisent des rubans ou des poudres bloquant l'eau-, ce qui réduit le poids de 8-12 % et simplifie la manipulation. Choisissez du gel-rempli pour les environnements difficiles et les longues distances où le mouvement des fibres est important ; sélectionnez un noyau sec pour les conditions bénignes et les installations sensibles au poids où la charge des poteaux devient une contrainte.
Dois-je spécifier des fibres monomodes-ou multimodes dans le câble ADSS ?
Les fibres monomodes-supportent des distances plus longues et des bandes passantes plus élevées, ce qui en fait la norme pour presque toutes les applications d'installations extérieures. Les fibres multimodes coûtent légèrement moins cher mais limitent la transmission à 550 mètres à 10 Gbit/s ou 1-2 kilomètres à des vitesses inférieures. À moins de connecter des bâtiments sur le même campus, le mode unique-offre une bien meilleure valeur à long terme et une flexibilité pour les futures mises à niveau technologiques.
La croissance prévue du marché des câbles ADSS, de 1,42 milliard de dollars en 2024 à 2,8-3,1 milliards de dollars d'ici 2033, reflète l'efficacité prouvée de la technologie. Le succès ne vient pas du choix du « meilleur » câble à fibre optique ADSS, mais de l'adéquation des spécifications aux conditions d'installation réelles : l'environnement de tension, les exigences de portée, les facteurs climatiques et l'architecture du réseau pèsent tous de manière égale dans la sélection optimale.
