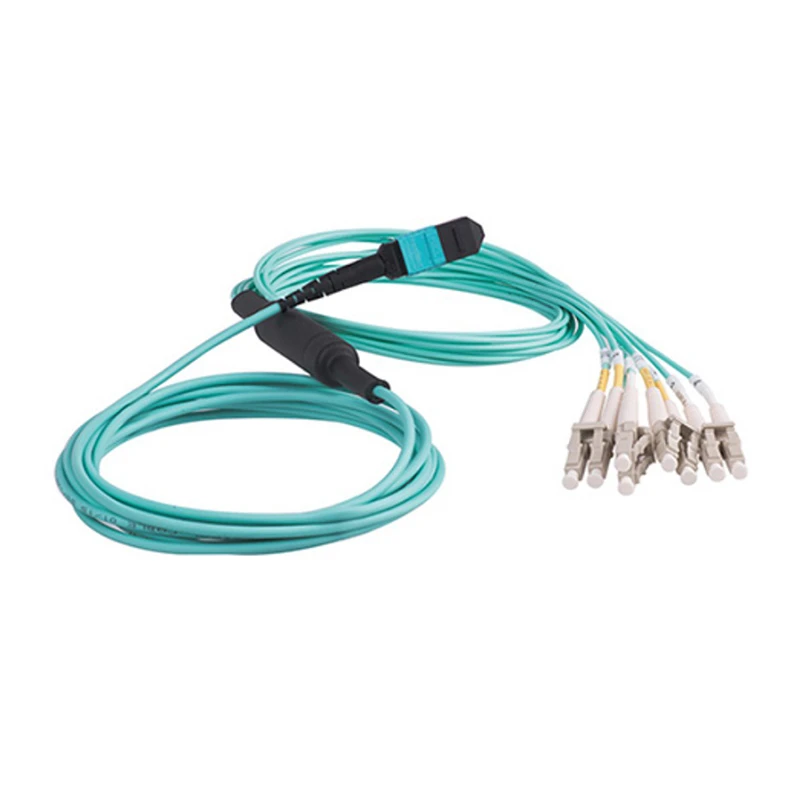

Câble de raccordement à fibre optique MPO/MTP vers LC

Câbles de raccordement à fibre optique MPO/MTP vers LC/Fanout MPO/MTP-LC déployés à l'intérieur de modules de cassette plug and play. Il est utilisé pour les interconnexions de séparation multifibre vers fibre unique. La solution est un câble multiconducteur qui utilise des connecteurs MPO/MTP à une extrémité et des connecteurs LC à l'autre. Fabriqué et testé pour répondre aux normes industrielles ICE, ISO et ROHS, HTGD est disponible dans les types de fibres OM1, OM2, OM3, OM4, OM5, OS1 et OS2, avec connecteur LC et MPO/MTP avec différents diamètres et matériaux de câble. Les câbles de raccordement à fibre optique MPO/MTP vers LC/Fanout MPO/MTP-LC sont disponibles à l'achat sous forme de pack avec des modules plug and play, des plaques d'adaptation MPO/MTP et d'autres solutions. Il est entièrement configurable en versions 8/12/16/24 fibres ainsi qu'en types de fibres multimodes et monomodes.

Application:

Centre de données

Réseaux à large bande/CATV

L'application du connecteur interne dans les équipements à fibre optique

Réseaux de télécommunication

Caractéristiques:

Connecteur fibre optique LC monofibre et MPO/MTP de haute précision

La longueur du produit peut être personnalisée

Solution économique pour la terminaison massive de fibres

Faible perte d'insertion et perte de retour élevée

Dessins détaillés disponibles sur demande

Le noyau de haute précision offre stabilité, répétabilité et interchangeabilité

Les caractéristiques optiques sont conformes aux normes IEC TIA/EIA et autres normes pertinentes

Conforme à la directive RoHS 2.0

Caractéristiques:

Paramètre		Unité	Valeur
Diamètre du câble (en option)		mm	0.9,2.0,3.0
Matériau de la gaine du câble (en option)		-	Polyuréthane, PVC, PU, LSZH
Mode fibre		-	SM:G652, G657		MM:OM1,OM2,OM3,OM4,OM5
Longueur d'onde		n.m.	1310/1550		850/1300
MPO/MTP	Polissage des extrémités	-	PC	APC	PC	APC
	Perte d'insertion (IL)	Db	Inférieur ou égal à 0.35		Inférieur ou égal à 0.35
	Perte de retour (RL)	Db	Supérieur ou égal à 50	Supérieur ou égal à 60	Supérieur ou égal à 20	Supérieur ou égal à 40
	Durabilité	temps	50
LC	Polissage des extrémités	-	Code UPC	APC	Code UPC
	Perte d'insertion (IL)	dB	Inférieur ou égal à 0.30		Inférieur ou égal à 0.25
	Perte de retour (RL)	Db	Supérieur ou égal à 50	Supérieur ou égal à 60	Supérieur ou égal à 60
	Durabilité	temps	1000
Paramètres géométriques de la face d'extrémité (3D)	Rayon de courbure	mm	Conforme aux normes IEC TIA/EIA
	Décalage du sommet	μm
	Hauteur sphérique de la fibre	n.m.
	Erreur angulaire	degré
Température de fonctionnement		degré	-20 ~ +80
Température de stockage		degré	-15 ~ +60

Partenaire

FAQ

Q : Quand dois-je utiliser un câble de raccordement ?

R : Un câble de raccordement doit être utilisé pour connecter directement des appareils, tels que des ordinateurs de bureau, pour une connectivité et une gestion transparentes des appareils. Ces câbles, appelés cordons de raccordement à fibre optique, sont dotés d'une couche de protection plus épaisse. Ils sont particulièrement adaptés pour relier des boîtiers terminaux à des émetteurs-récepteurs optiques, améliorant ainsi l'efficacité des connexions réseau.

Q : Quelle est la différence entre un câble à fibre optique et un cordon de raccordement à fibre optique ?

R : 1. La principale différence entre les câbles à fibre optique et les cordons de raccordement à fibre optique réside dans leur terminaison.
2. Les pigtails possèdent une extrémité terminée par un connecteur et l'autre par des fibres nues.
3. En revanche, les cordons de raccordement sont équipés de connecteurs aux deux extrémités, facilitant les connexions directes entre les appareils.
4. Cette différence de terminaison sert à diverses fins dans les réseaux de fibre optique.

Q : Pouvons-nous obtenir des échantillons gratuits ?

R : Oui, des échantillons gratuits peuvent vous être proposés pour votre test, vous n'avez qu'à payer les frais de transport ! Les échantillons spéciaux doivent être discutés en fonction du stock !

Emballage

Une fois tous les tests terminés, les produits MPO/MTP seront emballés selon les exigences du client. En général, nous utilisons un sac en PE pour emballer les câbles de démarrage de la petite section de compteur, puis nous les mettons dans un petit carton ; pour assurer la sécurité, nous utilisons une bobine de papier pour emballer la grande section de compteur, et enfin les deux seront à nouveau emballés dans un carton.
